Opções de Unidades e Tolerâncias

Use a página Unidades e Tolerâncias da caixa de diálogo Opções para definir o tamanho e as unidades de ângulo e os padrões de tolerância do modelo ativo.

1. Selecione Arquivo > Opções > Opções de Aplicativo > Geral > Unidades e Tolerâncias.
2. Especifique as configurações de unidade e tolerância usando as seguintes opções:

• Padrão — Selecione um padrão para o modelo ativo, na lista suspensa. É possível selecionar entre as seguintes possibilidades:
  • ANSI
  • BDC
  • BSI
  • DIN
  • ISO
  • JITS
  • USDD

  Todos os modelos contêm informações padrão. O administrador do sistema configura os padrões de cada instalação. Isso controla o padrão utilizado por todos os novos modelos.

  Para alterar os padrões de desenho para todos os modelos, consulte Alteração do padrão de desenho

• Comprimento — Selecione as unidades de comprimento do modelo ativo, na lista suspensa. As opções são:
  • mm (milímetros)
  • polegadas
  • milésimo (0.001 polegadas).
• Ângulo — Selecione as unidades de ângulo do modelo ativo, na lista suspensa. As opções são:
  • graus
  • minutos
  • segundos
  • radianos.
• Volume — Selecione as unidades de volume do modelo ativo, na lista suspensa. As opções são:
  • centilitros
  • litros
  • mm3
  • cm3
  • m3
  • galões (UK)
  • galões (US, líquido)
  • galões (US, seco)
  • onças (UK, líquido)
  • onças (US, líquido)
  • polegada cúbica.
• Tolerância geral — Insira um valor para especificar a tolerância padrão. Isso afeta todas as construções que não têm uma tolerância específica. Essa tolerância também é aplicada na caixa de texto Tol na barra de Status.

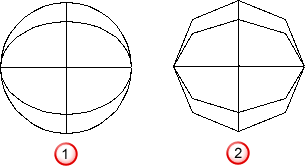

• Tolerância de Traçado — Insira um valor para especificar a tolerância usada para objetos de desenho. Quando você desenha um objeto, esta tolerância permite alterar a suavidade com que é desenhado.



  Tolerância de desenho = 0.1

  Tolerância de desenho = 10

Tolerâncias de Edição de Região Trimada

• Tolerância Angular — Insira um valor para especificar a tolerância usada quando as superfícies são trimadas.

Tolerâncias de Descontinuidade de Superfície

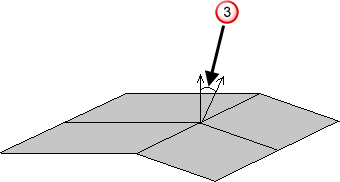

• Tolerância Angular — Insira um valor para especificar a tolerância usada para decidir se uma superfície contém alguma descontinuidade na direção normal. Essa tolerância é comparada com o ângulo entre duas normais num ponto de uma superfície .



  Se o ângulo for maior que a tolerância angular, então a superfície é descontínua nesse ponto.

• Mostrar diferença entre opções do usuário e modelo - Quando selecionado:
  • Opções que se aplicam a todos os modelos são mostradas em itálico.
  • Opções que se aplicam somente ao modelo atual são mostradas na fonte padrão.

  Quando não selecionado, todas as opções são exibidas na fonte padrão para facilitar a leitura.
