Criando um fillet variável entre superfícies e uma curva

Para criar um fillet variável entre superfícies e uma curva:

1. Clique na guia Superfície > painel Manufatura > Fillet.
2. Conclua a caixa de diálogo Superfície Fillet conforme descrito anteriormente.

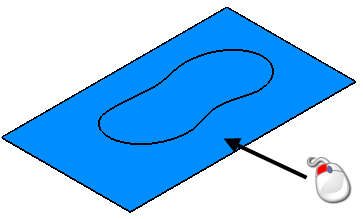

3. Selecione a superfície.



4. Na área Seleção do diálogo, clique na opção Secundária

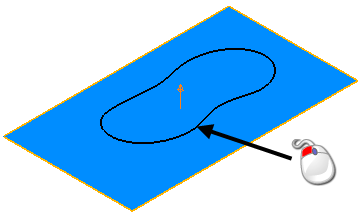

5. Selecione a curva.



6. Clique OK.

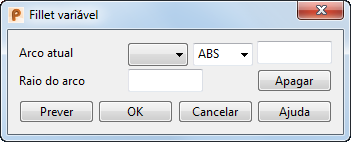

   É exibida a caixa de diálogo Fillet Variável, permitindo especificar os detalhes do fillet variável da seguinte maneira:

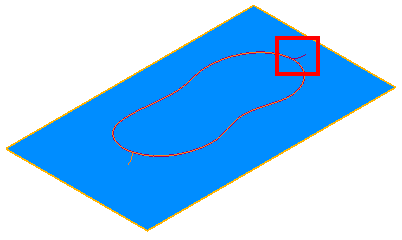

   • Arco Atual — Clique na curva em que você deseja criar um fillet variável. Um pequeno arco é exibido na curva, como mostrado no exemplo abaixo. O número correspondente para o arco é adicionado e exibido na lista suspensa Arco Atual.



   • — Selecione uma das seguintes opções para especificar a distância a ser calculada para o fillet variável no arco selecionado:

     ABS — Distância absoluta

     REL — Distância relativa

     PAR — Distância paramétrica.

   • - Insira a distância para o arco selecionado.
   • Prever — Clique para exibir uma pré-visualização do fillet variável. Você pode continuar a alterar as configurações na caixa de diálogo e visualizar até que esteja satisfeito.
   • Raio do Arco — Insira o raio do arco selecionado.
   • Apagar — Apaga o arco selecionado.

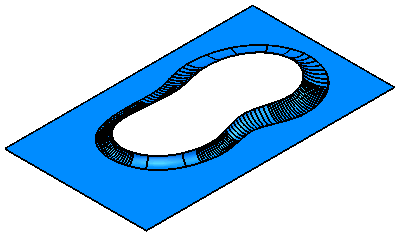

   • OK — Clique para criar o fillet variável:
