Cálculos adicionais para a viga de CA do anexo francês NF EN 1992-1-1/NA:2016

Consulte os cálculos adicionais para os apoios de viga, usando o método de suporte e amarração, com base no anexo francês NF EN 1992-1-1/NA:2016.

Suposições:

• Essa funcionalidade somente está disponível para as vigas no módulo de armadura fornecido,
• baseada na norma NF EN 1992-1-1/NA:2016.
• Os cálculos são aplicados ao parágrafo 9.2.1.4(2) e às fórmulas (9.101NF), (9.102NF), (9.103NF), (9.104NF) e 9.2.1.5 (9.105NF).
• No âmbito desse módulo, é preciso verificar as tensões de compressão nas bielas e calcular a armadura necessária para carregar as cargas de tensão na parte inferior da viga.
• No caso de exceder a tensão máxima de compressão nas bielas, a armadura adicional é projetada. Essa solução permite carregar cargas extras. Ela aumenta o valor máximo de tensão de compressão que pode ser sustentado pelas bielas, mas altera a geometria desses elementos.
• A dimensão z, com base em 6.2.3(1), é igual a 0,9*d (z=0,9*d).

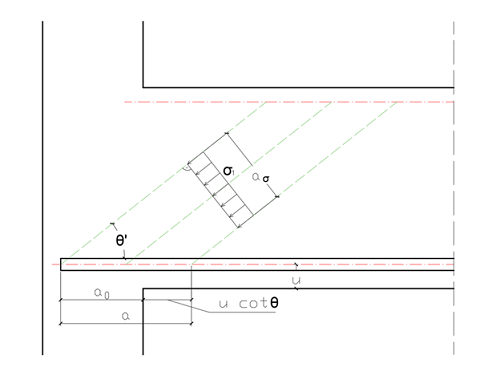

Algoritmo com base nas imagens (9.102NF), (9.101NF) da norma NF EN 1992-1-1/NA:2016, parágrafo 9.2.1.4 (2):

Nota do resultado da viga

1. Em Projeto: Projeto de construção, clique em (Armadura fornecida de elementos de CA).
2. Na guia Nota da viga, é possível verificar as fórmulas usadas nesses módulos. Além disso, para cada apoio, resultados intermediários são exibidos aqui.



Descrição das variáveis:

V_Ed – força de cisalhamento próxima ao apoio.

a_σ – largura das bielas.

a – comprimento da base da biela (veja a figura acima).

σ_Rd.max – a resistência do projeto para uma biela de concreto.

σ_Ed = σ₁ – o valor da tensão de compressão na biela.

F_cEd – a força de compressão suportada pela biela de concreto.

F_tEd – força de tração suportada pelo aço.

Δ A_s.req – armadura necessária adicional.

A_s.prov – armadura fornecida total.

A_s.prov ≥ Δ A_s.req

Para exibir a armadura adicional na imagem, abra a guia Diagramas das vigas e, abaixo da tabela, defina Alternar para: armadura.

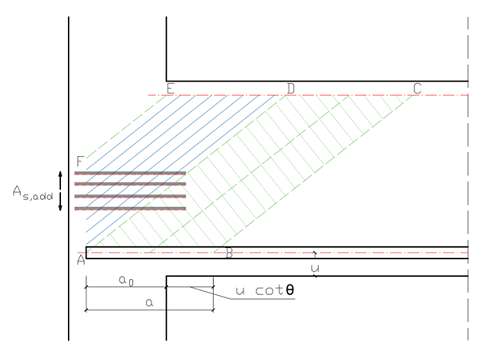

Haverá uma tentativa de criar uma biela adicional acima da existente se a tensão de compressão máxima nas bielas principais for excedida (marcada na figura como A-B-C-D).

Para construir esse elemento, é necessário projetar uma armadura horizontal adicional. Seu principal objetivo é carregar as cargas de tensão.

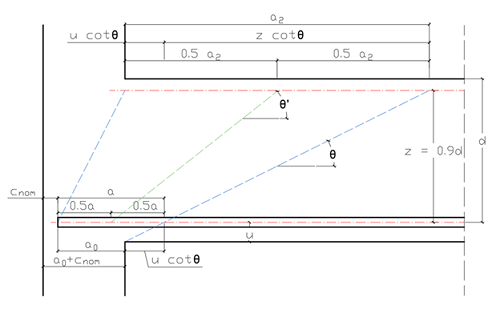

O ângulo da nova biela de compressão é marcado como θ' e sua dimensão máxima é determinada pela distância entre os pontos D e E.

Se a resistência do projeto para uma biela de concreto principal for excedida, será assumido que esse elemento sustenta a força máxima aceitável e as cargas extras são carregadas pela biela recém-criada.

Sua geometria precisa atender a dois requisitos:

1. Deve permitir a disposição da armadura horizontal adicional.
2. O valor da tensão abrangente na nova biela deve ser menor que o máximo.

Suposição adicional: a dimensão mínima da biela deve ser igual ou maior que 5 cm.
