O ciclo de água resfriada tem um resfriador e uma bomba de velocidade variável para fornecer água resfriada. Como opção, o resfriador pode ser resfriado a água. Nesse caso, ele é anexado a um ciclo do condensador.
Objetos necessários
O ciclo de água resfriada precisa ter a seguinte propriedade.
- Deve dispor de ao menos uma serpentina de resfriamento anexada a um ciclo.
Suposições do projeto
- O ciclo de água resfriada pode funcionar em dois modos: água resfriada de alta temperatura e água resfriada de baixa temperatura.
- O ciclo de água resfriada funcionará como ciclo de água resfriada de alta temperatura somente se todos os componentes do ciclo funcionarem normalmente em temperatura mais alta. Neste domínio, ele está limitado aos seguintes objetos:
- Viga resfriada ativa
- Viga resfriada passiva
- Painel de radiação
- Se qualquer um dos objetos a seguir estiver no ciclo de água resfriada, ele funcionará como um ciclo de água resfriada de baixa temperatura.
- Serpentina de resfriamento de água resfriada do sistema de ar
- Ventilação com serpentina de quatro tubos
- Serpentina de resfriamento de água resfriada do ventilador da unidade
- O ciclo de água resfriada funcionará como ciclo de água resfriada de alta temperatura somente se todos os componentes do ciclo funcionarem normalmente em temperatura mais alta. Neste domínio, ele está limitado aos seguintes objetos:
- Aplicam-se as seguintes suposições de temperatura padrão ao ciclo de água resfriada.
| Propriedade | Valor | Observações |
|---|---|---|
| Temperatura de fornecimento do ciclo de alta temperatura | 15°C | Determinada pelo sistema de ar (normalmente 12,7778°C). |
| Temperatura de retorno do ciclo de alta temperatura | 18,333°C | Determinada pelo sistema de ar (normalmente entre 12,7778°C e 18,3333°C por padrão). |
| Temperatura de fornecimento do ciclo de baixa temperatura | 6,6667°C | |
| Temperatura de retorno do ciclo de baixa temperatura | 15,5556°C | Definida pelo ciclo de água quente se a serpentina de água quente estiver incluída no sistema. |
Configuração
- Resfriador
- Bomba

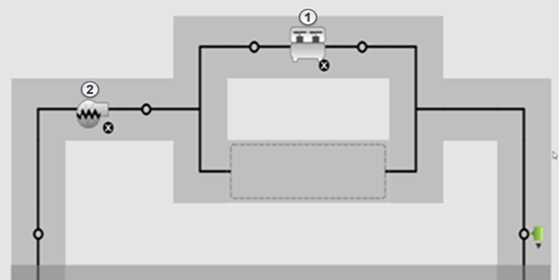

O ciclo de água resfriada é composto de dois componentes principais.
Resfriador
O resfriador pode ser resfriado a ar ou a água. Aplicam-se a as seguintes suposições.
| Propriedade | Valor | Observações |
|---|---|---|
| Temperatura de saída da água | N/D | Determinada pelo projeto de ciclo indicado acima. |
| Taxa de carga mínima da peça | 0.15 | |
| Controle de fluxo | Variável | Modula o fluxo para atingir o ponto definido. |
| COP | 5.5 | |
| Temperatura de entrada da água no condensador | N/D | Determinada pelo ciclo do condensador (normalmente 29,44°C). |
Bomba
Aplicam-se às seguintes suposições sobre a bomba na configuração padrão do resfriador.
| Propriedade | Valor | Observações |
|---|---|---|
| Aumento da pressão | 179344,014 Pa | |
| Tipo de fluxo | Velocidade variável | |
| Controle de fluxo | Intermitente | Somente é executado quando há demanda. |
