Ativar a visibilidade de cotas de croqui automáticas

As cotas de croqui automáticas são desativadas por padrão. Elas são exibidas se houver ao menos uma cota legendada na família.

Observe nesta próxima imagem que há uma cota adicionada nesta geometria, mas a cota não tem uma legenda.

Nenhuma cota de croqui automática está visível.

Para ativar a visibilidade de cotas de croqui automáticas:

1. Estando no modo de croqui, clique na guia Vistapainel Gráficos (Visibilidade/Gráficos) ou digite VG.
2. Na guia Categorias de anotação da caixa de diálogo Sobreposições de visibilidade/gráfico, expanda a categoria Cotas, e selecione Cotas e selecione Cotas de croqui automáticas.
3. Clique em OK.
4. Coloque e legende uma cota.

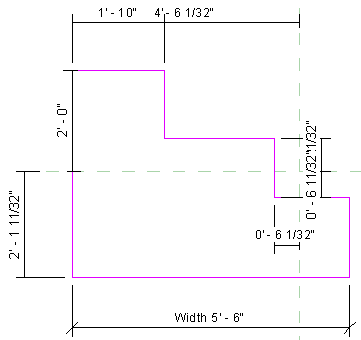

   As cotas de croqui automáticas serão exibidas.



O Revit sabe onde cada linha desta geometria existe em relação aos planos de referência ou outras linhas de croqui.

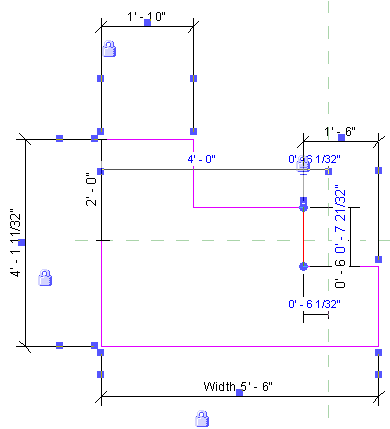

Quando você adiciona cotas bloqueadas, elas substituem as cotas de croqui automáticas, como mostrado.
