Um padrão de preenchimento básico consiste em uma série de linhas paralelas ou ortogonais; os exemplos incluem a Hachura cruzada diagonal ou o Desvio vertical.
Vídeo: Criar um padrão de preenchimento

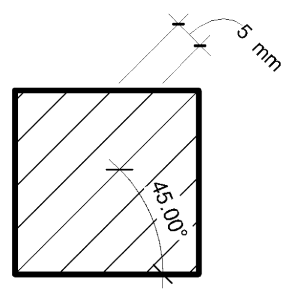

Para criar um padrão de preenchimento usando linhas paralelas
- Clique na guia Gerenciar
painel Configuraçõesmenu suspenso Configurações adicionais
(Padrões de preenchimento).
- Na caixa de diálogo Padrões de preenchimento, em Tipo de padrão, selecione Desenho ou Modelo.
Se você estiver usando os recursos estruturais do Revit, selecione Somente desenho.
- Clique em
(Novo padrão de preenchimento).
A caixa de diálogo Novo padrão é exibida.
- Insira um nome para o padrão.
- Selecione Básico.
- Selecione Linhas paralelas.
- Insira valores para Ângulo da linha e Espaço 1 da linha.
Para um padrão de desenho, estes valores afetam o espaçamento na folha.
Para um padrão de modelo, estes valores afetam o espaçamento na folha.
- Se você estiver criando um padrão de preenchimento de desenho, especifique como orientar o padrão de preenchimento nas camadas hospedeiras. Para obter mais detalhes, consulte Sobre a orientação do padrão de preenchimento do hospedeiro.
- Clique em OK.

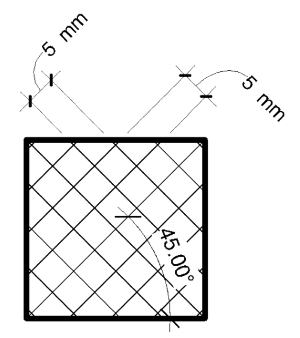

Para criar um padrão de preenchimento de hachura cruzada
- Siga as etapas 1 a 5 do procedimento anterior.
- Selecione Hachura cruzada.
- Insira valores para Ângulo da linha e Espaçamento de linha 1 e Espaçamento de linha 2.
Para um padrão de desenho, estes valores afetam o espaçamento na folha.
Para um padrão de modelo, estes valores afetam o espaçamento na folha.
- Se você estiver criando um padrão de preenchimento de desenho, especifique como orientar o padrão de preenchimento nas camadas hospedeiras. Para obter mais detalhes, consulte Sobre a orientação do padrão de preenchimento do hospedeiro.
- Clique em OK.
