Vincular conectores

Os conectores podem ser vinculados juntos para designar o fluxo através da família.

Os conectores vinculados somente têm um efeito quando o Tipo de sistema for definido como Global, que é comum para conexões e componentes em linha como reguladores, válvulas e bombas. Essencialmente, o Revit irá tentar discernir o tipo de sistema, a direção do fluxo e os valores de fluxo se os conectores estiverem vinculados.

Utilize este comando quando você desejar que o comportamento do sistema passe de um conector para outro. A vinculação de conectores também torna possível usar equipamentos como os componentes em linha em um sistema. Por exemplo, como as conexões de tubulação não têm parâmetros para armazenar o fluido ou o fluxo de ar, quando você vincula conectores para uma conexão de tubulação, o Revit propaga as informações do sistema através da conexão.

1. No Editor de família, abra uma vista que contém os conectores sendo vinculados.
2. Selecione um conector.
3. Clique em Modificar | guia Elemento do conectorpainel Vínculos de conector (Vincular conectores). Em seguida, selecione o conector que será vinculado com o primeiro conector).
4. Selecione um dos conectores vinculados.

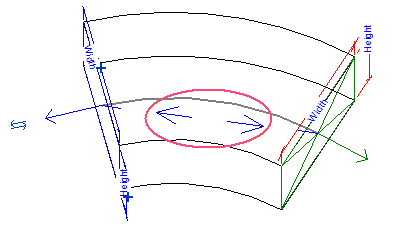

   Setas são exibidas entre os conectores para indicar o vínculo.
