Posicionar detalhes da curvatura de vergalhão em desenhos de armadura

Saiba como posicionar um ou vários detalhes da curvatura de vergalhão nos desenhos de armadura.

Para posicionar uma tabela de vergalhões com detalhes da curvatura

  1. Na guia Anotar painel Símbolo, clique em (Detalhe da curvatura).
  2. Selecione um conjunto de vergalhões.
  3. Clique para posicionar o detalhe da curvatura.

OU

  1. Selecione um conjunto de vergalhões e, na faixa de opções contextual Modificar | Vergalhão estrutural painel Símbolo, clique em (Detalhe da curvatura).
  2. Clique para posicionar o detalhe da curvatura.
Nota: Opcionalmente, é possível alternar a opção (Alinhar à barra) na faixa de opções contextual Modificar | Inserir detalhe da curvatura painel Modo e alinhar o detalhe da curvatura na direção vertical ou horizontal com relação ao vergalhão selecionado. O ponto clicado durante a seleção do vergalhão é usado como uma referência para alinhar o detalhe da curvatura.


Para posicionar vários detalhes da curvatura

  1. Selecione dois ou mais conjuntos de vergalhões.
  2. Na faixa de opções contextual Modificar | Vergalhão estrutural painel Símbolo, clique em (Detalhe da curvatura).

    OU

    Na guia Anotar painel Símbolo, clique em (Detalhe da curvatura), alterne a opção Seleção múltipla e selecione dois ou mais conjuntos de vergalhões.

    Nota: Clique em uma barra para adicionar à seleção e clique novamente para remover. Use Ctrl+ janela ou janela de interseção para adicionar mais barras à seleção existente e mantenha pressionada a tecla Shift para remover várias barras.
  3. Clique para posicionar os detalhes da curvatura.

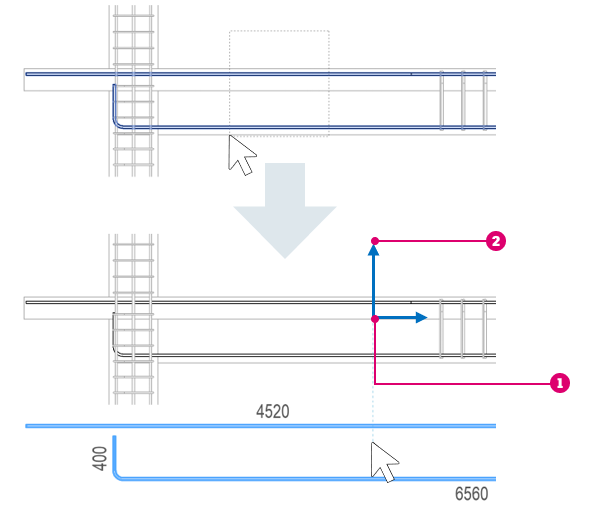

Os detalhes da curvatura são colocados na mesma posição relativa do vergalhão selecionado. Após inseri-los, é possível selecionar os detalhes da curvatura e movê-los ou empurrá-los conforme necessário. O ponto central da caixa delimitadora que contém todos os vergalhões selecionados é usado como o ponto de alinhamento.

Dica: Selecione alguns dos vergalhões no elemento e posicione os detalhes da curvatura e, em seguida, selecione o resto para posicionar os detalhes da curvatura restantes. Um exemplo disso seriam as barras superior e inferior na viga de concreto.


Ponto central da caixa delimitadora para todos os vergalhões selecionados.

Alinhado às direções X e Y.

Paralelo à vista

Use essa opção para filtrar as barras que não sejam paralelas à vista, durante o posicionamento. Dessa forma, é possível selecionar somente as barras que têm o plano da barra paralelo ao plano da vista.



Barras paralelas à vista.

Identificar vergalhão no posicionamento

Quando um detalhe da curvatura é posicionado, também é possível identificar o vergalhão selecionado. O identificador é posicionado em relação aos detalhes da curvatura, sem chamada de detalhe. O tipo de identificador é o definido para a categoria do vergalhão, no projeto.

Para criar um identificador de vergalhão no posicionamento:

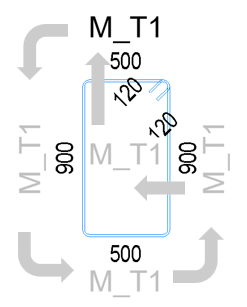

A posição padrão do identificador está acima da caixa delimitadora que contém o detalhe da curvatura. Para navegar no sentido anti-horário entre as posições de identificador disponíveis, pressione a barra de espaço. Pressione Shift + barra de espaço para navegar no sentido horário.



Orientação do detalhe da curvatura

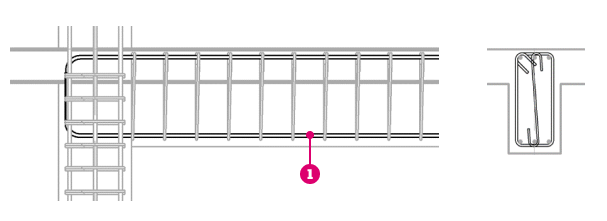

Os detalhes da curvatura são orientados da mesma forma que o vergalhão hospedeiro quando o plano do vergalhão é paralelo ao plano da vista.

Vergalhão (paralelo à cobertura) Detalhe da curvatura – Ângulo 0° Detalhe da curvatura – Ângulo 30°

É possível rotacionar os detalhes da curvatura usando o comando Rotacionar ou alterar o parâmetro Ângulo na paleta Propriedades.

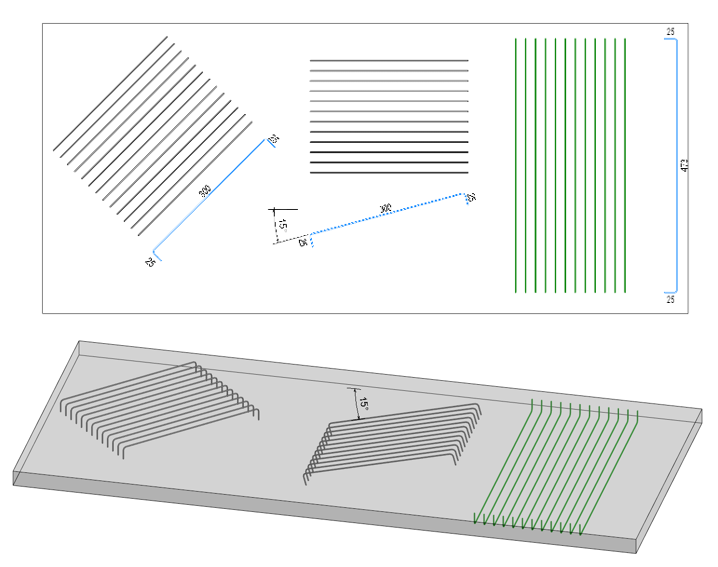

Quando o plano da barra é perpendicular à vista, que seria o caso para a armadura da laje em uma planta de armadura, os detalhes da curvatura são orientados como se o conjunto tivesse sido cortado, e a seção rotacionada para cima (ou seja, olhando da parte inferior da vista) ou para a esquerda (ou seja, olhando da direita).

A rotação da barra em seu plano da barra também é levada em conta pelo detalhe da curvatura.
