Extensões de corrimão

Saiba mais sobre como adicionar uma extensão de corrimão a um corrimão contínuo.

O que são?

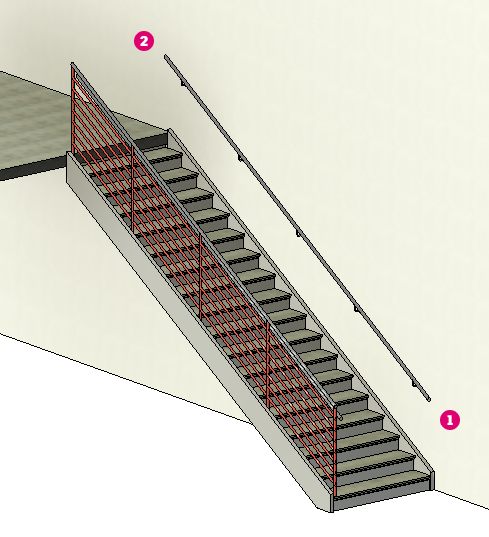

As extensões de corrimão são usadas quando é necessário modificar e personalizar as condições de início e de fim de um corrimão no modelo. Por padrão, um corrimão é definido pelos pontos inicial e final da linha de esboço usada para defini-lo. Por exemplo, você posiciona uma escada e os corrimãos adicionados automaticamente à escada começam no bocel do primeiro degrau e terminam na borda do último degrau . As extensões de corrimão fornecem uma forma de modificar essa condição padrão e estender o corrimão além das extremidades de um corrimão com a extensão. Selecione entre as configurações de extensão comuns ou use as ferramentas de esboço para criar uma extensão personalizada.

Por que você deveria usá-las?

Use as extensões de corrimão quando precisar que um corrimão se estenda além do esboço do corrimão. Por exemplo, a escada e o corrimão mostrados acima não atendem aos requisitos das normas. Para atender aos requisitos das normas, ao menos um corrimão deve se estender além da parte superior da escada por 30 cm e se estender ao menos a largura de um degrau na parte inferior da escada . Além do comprimento da extensão, o corrimão precisa retornar contra a parede, para si mesmo ou para a superfície de caminhada. O cumprimento dos requisitos das normas é o motivo mais provável para usar uma extensão de corrimão. Quando as extensões de corrimão são aplicadas à escada mostrada acima, o corrimão montado na parede se estende na parte superior e inferior e retornado para a parede.

Onde você encontra a ferramenta?

As extensões de corrimão são uma configuração das propriedade de tipo de corrimão contínuo atribuída ao tipo de corrimão. Isso pode dificultar um pouco o processo para encontrá-las, a menos que você saiba especificamente como acessá-las.

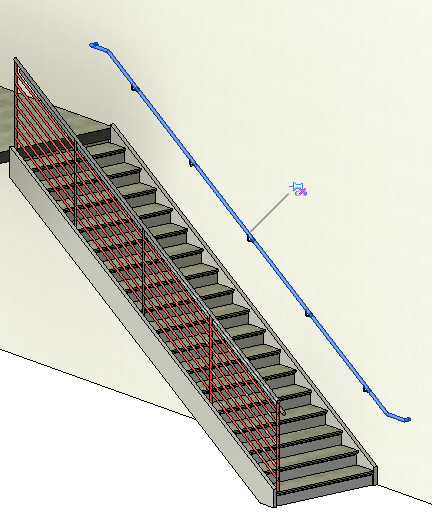

1. Em uma vista 3D ou uma vista de planta, pressione Tab para realçar o corrimão contínuo, e clique para selecioná-lo.
   Um ícone de fixação () é exibido. O pino indica que não há nenhuma alteração da instância ou de tipo de sistema de corrimão feitas. O corrimão é especificado nas propriedades de tipo de sistema de corrimão.



   Se clicar no ícone de fixar, será exibido o ícone de desafixar ().

2. Na paleta Propriedades, clique em (Editar tipo).
3. Na caixa de diálogo Propriedades de tipo, use o menu suspenso para definir o Estilo de extensão para o Início/Parte inferior e/ou o Final/Parte superior.

   • Nenhum – Use essa opção com um comprimento definido se desejar desenhar manualmente a forma da extensão.
   • – Parede
   • – Piso
   • – Pilar
4. Especifique o comprimento da extensão.
5. (Opcional) Se adicionar uma extensão ao Início/Parte inferior de um corrimão, selecione “Mais profundidade do piso” para adicionar automaticamente uma profundidade do degrau ao comprimento da extensão quando o corrimão for hospedado por uma escada.
6. Clique em OK.

Confira o vídeo abaixo para saber como adicionar uma extensão de corrimão.

Como alternativa à extensão padrão, é possível desenhar uma forma personalizada para a extensão de corrimão.

1. Em uma vista 3D ou uma vista de planta, pressione Tab para realçar o corrimão contínuo, e clique para selecioná-lo.
2. No painel Corrimão contínuo clique em (Editar corrimão).
3. No painel Ferramentas clique em (Editar caminho).
4. Use as ferramentas de esboço para criar um caminho para a extensão de corrimão.
5. Clique em (Concluir modo de edição).

Exemplos

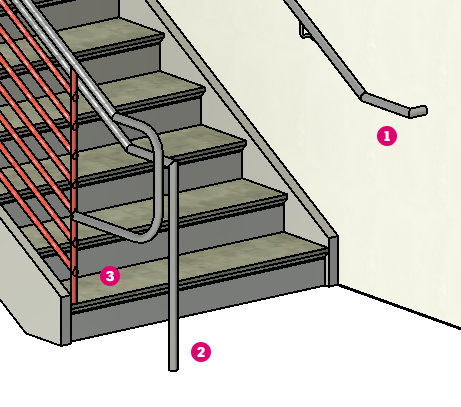

Esta imagem de exemplo mostra algumas configurações possíveis das extensões de corrimão.

• – Corrimão com uma extensão de parede que retorna contra a parede.
• – Corrimão com uma extensão de piso. A extensão usa uma união de 90 graus quando o corrimão retorna para o piso.
• – Extensão do corrimão superior que retorna para o pilar do corrimão. A extensão do corrimão foi editada para ter uniões arredondadas no retorno para o pilar.
