Criar uma matriz linear

É possível especificar a distância entre os elementos na matriz.

1. Siga uma destas etapas:
   • Selecione os elementos a serem copiados na matriz e, em seguida, clique em Modificar | guia <Elemento>painel Modificar (Matriz).
   • Clique na guia Modificarpainel Modificar (Matriz), selecione os elementos a serem copiados na matriz e, em seguida, pressione Enter.
2. Na barra de opções, clique em (Linear).
3. Selecione as opções desejadas:
   • Agrupar e associar: inclui cada membro da matriz em um grupo. Se não for selecionada, o Revit criará o número especificado de cópias e não as agrupará. Uma vez colocada, cada cópia age independentemente das outras.
   • Número: especifica o número total de cópias (dos elementos selecionados) na matriz.
   • Mover para:
     • 2º: especifica o espaçamento entre cada membro da matriz. Os membros adicionais da matriz aparecem após o segundo membro.
     • Último: especifica a distância total da matriz. Os membros da matriz são espaçados por igual entre o primeiro membro e o último membro.
   • Restringir: restringe o movimento dos membros da matriz ao longo dos vetores que correm na perpendicular ou colinear aos elementos selecionados.
   Nota: Não é possível agrupar componentes de detalhe e componentes de modelo juntos.
4. Se tiver selecionado Mover para o segundo, coloque os membros da matriz como segue:
   1. Clique na área de desenho para indicar um ponto inicial para medição.
   2. Mova o cursor na distância desejada entre membros. Conforme você move o cursor, uma caixa é exibida para indicar o tamanho dos elementos selecionados. A caixa move ao longo dos pontos de snap. Uma cota é exibida entre a primeira localização de clique e a posição atual do cursor.
   3. Clique novamente para colocar o segundo membro ou insira uma cota e pressione Enter.
5. Se tiver selecionado Mover para o último, coloque os membros da matriz como segue:
   1. Clique na área de desenho para indicar um ponto inicial para medição.
   2. Mova o cursor para a localização desejada do último membro da matriz. Conforme você move o cursor, uma caixa é exibida para indicar o tamanho dos elementos selecionados. A caixa move ao longo dos pontos de snap. Uma cota é exibida entre a primeira localização de clique e a posição atual do cursor.
   3. Clique novamente para colocar o último membro ou especifique uma cota e pressione Enter.
6. Se tiver selecionado Agrupar e associar na barra de opções, uma caixa de número será exibida, indicando o número de cópias a serem criadas na matriz. Se desejado, altere o número e pressione Enter.

O Revit cria o número especificado de cópias dos elementos selecionados e os coloca usando o espaçamento apropriado.

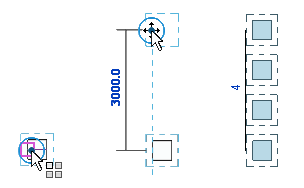

Exemplo
