Realocar o modelo especificando as coordenadas

Ajuste a localização do modelo especificando as coordenadas de uma referência selecionada no modelo.

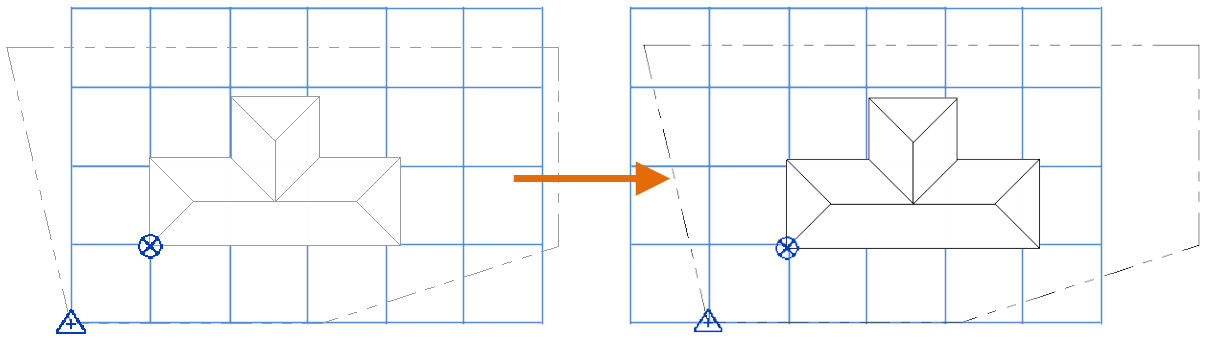

Para usar a ferramenta Especificar coordenadas no ponto, selecione um ponto de referência no modelo e especifique um novo conjunto de coordenadas para ele. Todo o modelo, o ponto de levantamento topográfico e o ponto base do projeto se movem, mantendo sua próxima um do outro. Suas coordenadas podem ser alteradas para refletir a nova localização do modelo.

Use a ferramenta Especificar coordenadas no ponto se qualquer uma das situações seguintes ocorrerem:

• Você tem um conjunto de coordenadas proveniente de um topógrafo ou de um engenheiro civil de uma determinada localização no terreno.
• Você usa a ferramenta Reportar coordenadas compartilhadas para identificar as coordenadas de uma referência no modelo e quer realocar o modelo usando as coordenadas.

Ao usar essa ferramenta, você pode especificar valores para Norte/Sul (norte), Leste/Oeste (leste), Elevação e Ângulo do Norte do projeto para o Norte verdadeiro.

Para realocar o modelo especificando as coordenadas

1. Opcional: Exibir o ponto base do projeto e o ponto de levantamento topográfico na vista atual.
2. Clique na guia Gerenciarpainel Localização do projetomenu suspenso Coordenadas (Especificar coordenadas no ponto).
3. Coloque o cursor em um ponto de referência do modelo.

   Um ponto de referência pode ser a intersecção de elementos, como o canto de duas paredes. Em alguns tipos de vistas, é possível usar uma aresta como referência.

   Quando o cursor passa sobre um ponto de referência válido, é exibido um ponto ou uma linha azul.


4. Clique na referência.

   Uma caixa de diálogo exibe as coordenadas da referência. Dependendo do tipo de vista e da referência selecionada, as coordenadas podem incluir Norte/Sul, Leste/Oeste, Elevação, e Ângulo do Norte do projeto para o Norte verdadeiro.

5. Insira os valores da referência selecionada.
6. Clique em OK.

Com base nas coordenadas especificadas da referência, as coordenadas do ponto de levantamento topográfico e do ponto base do projeto se alteram. Não é possível ver as alterações na vista atual. Verifique os valores do ponto de levantamento topográfico e do ponto base do projeto para confirmar os resultados.

• Se o ponto de levantamento topográfico for recortado quando você especificar coordenadas em um ponto, o ponto de levantamento topográfico será movido para refletir a alteração.
• Se o ponto de levantamento topográfico não estiver recortado quando você especificar coordenadas em um ponto, o ponto de levantamento topográfico não se moverá, mas os valores serão atualizados para refletir a alteração.
