Após inicialmente definir as coordenadas para o ponto base do projeto, você pode movê-lo mais tarde, se necessário.
Para mover o ponto base do projeto
- Na vista de planta do terreno ou outra vista que exiba o ponto base do projeto, selecione o ponto base do projeto.
- Arraste o ponto base do projeto para a localização desejada.
Como alternativa, usando a paleta Propriedades ou os campos Ponto base do projeto na área de desenho, insira valores para N/S (norte), L/O (leste), Elevação e Ângulo para norte verdadeiro.
Definir o ângulo para Norte verdadeiro é o mesmo que usar a ferramenta Rotacionar norte verdadeiro.
- Opcional: para assegurar que o ponto base do projeto não se mova acidentalmente, fixe-o no local clicando na guia Modificar
painel Modificar
(Fixar).
Mover o ponto base do projeto para outra localização no modelo

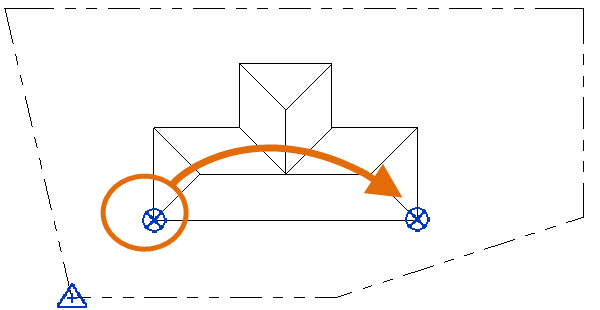

Por exemplo, suponha que você deseja mover o ponto base do projeto de um canto da construção para outro canto.
Para fazer isso, desfaça o recorte do ponto base do projeto e mova o mesmo.
No modelo, as coordenadas são atualizados para refletir a alteração na proximidade entre o ponto base do projeto e o ponto de levantamento topográfico.

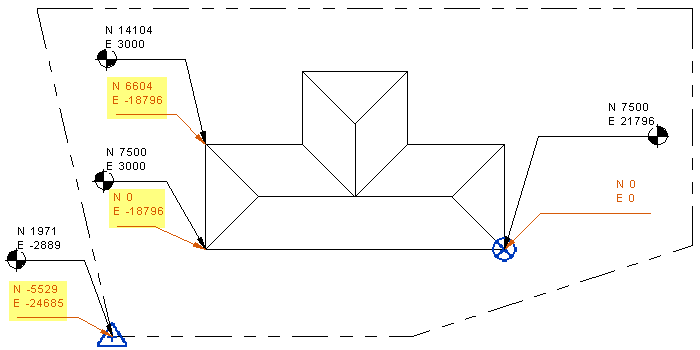

Na imagem a seguir, as coordenadas de ponto preto têm base em um ponto de levantamento topográfico e as coordenadas de ponto laranja têm base no ponto base do projeto. Quando você move o ponto base do projeto, somente as coordenadas realçadas em amarelo são alteradas.
Mover o ponto base do projeto para a origem interna
Quando você cria um novo modelo, por padrão, o ponto base do projeto e o ponto de levantamento topográfico são colocados na origem interna, também denominada como a localização inicial. Para estabelecer o sistema de coordenadas do projeto, mova o ponto base do projeto para longe da origem interna para outra localização, como o canto de uma construção.
Se mais tarde você desejar retornar o ponto base do projeto para sua localização inicial, clique com o botão direito do mouse no ponto base do projeto e clique em Mover para localização inicial
