Operações de simetria

A ferramenta Simetria, inverte a posição do elemento do modelo selecionado, usando uma linha como o eixo de simetria.

É possível selecionar o eixo do espelho ou desenhar um eixo temporário. Use a ferramenta Espelhar para inverter um elemento selecionado ou para fazer uma cópia de um elemento e inverter sua posição em uma etapa.

1. Efetue um dos seguintes procedimentos:
   • Selecione o elemento para espelhar, e em Modificar | guia <Elemento>painel Modificar, clique em (Espelhar – Selecionar eixo) ou (Espelhar – Desenhar eixo).
   • Clique na guia Modificarpainel Modificar e, em seguida, clique em (Espelhar – Selecionar eixo) ou (Espelhar – Desenhar eixo). Em seguida, selecione o elemento para espelhar e pressione Enter.

   Para selecionar a linha que representa o eixo para espelhar, selecione Selecionar eixo para espelhar. Ou, para desenhar uma linha de eixo de espelho temporária, selecione Desenhar eixo para espelhar.

2. Para mover o item selecionado (ao invés de fazer uma cópia do mesmo), desmarque Copiar na Barra de opções.

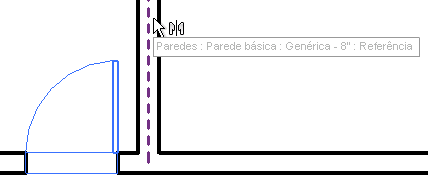

3. Selecione ou desenhe a linha a ser usada como o eixo para espelhar.

   Você pode selecionar apenas uma linha ou um plano de referência para o qual o cursor fará o snap. Você não pode espelhar um elemento em um espaço vazio.

Nota: Após usar a ferramenta Espelhar, as configurações especificadas pelo usuário serão lembradas para os usos subsequentes da ferramenta.

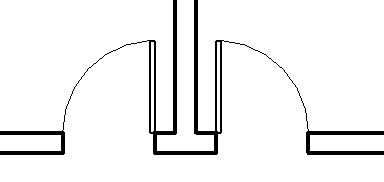

O Revit move ou copia o elemento selecionado e inverte sua posição oposta ao eixo selecionado.

Exemplo de estrutura

Selecionar o elemento para espelhar (e copiar) e o eixo para espelhar

Vergalhão espelhado (e copiado)
