Adicionar uma linha de referência

Cria uma linha de referência que possa ser utilizada para criar a geometria do modelo ou para criar restrições para a geometria.

No Editor de família, é possível adicionar uma linha de referência em qualquer vista e usar as mesmas ferramentas e técnicas de desenho usadas ao adicionar linhas de modelo. Ao efetuar o croqui de uma linha de referência, esta é exibida como uma linha única.

Em uma vista onde o estilo visual é definido como linha oculta ou estrutura de arame, a linha desenhada é exibida como uma linha sólida e a extensão do plano é exibida com linhas tracejadas.

As linhas de referência são rotacionáveis, enquanto os planos de referência não são. Se você deseja rotacionar um elemento ou família de subcomponentes, é recomendado usar linhas de referência.

Além disso, as linhas de referência permitem ajustar os pontos finais em ângulos quando há um comprimento conhecido.

Para adicionar uma linha de referência

1. No Editor de família, clique na guia Criarpainel Dados (Linha de referência).
2. Usando as ferramentas de desenho, desenhe a linha.

   A linha é exibida como uma única linha sólida selecionada ou quando realçada durante a pré-seleção.

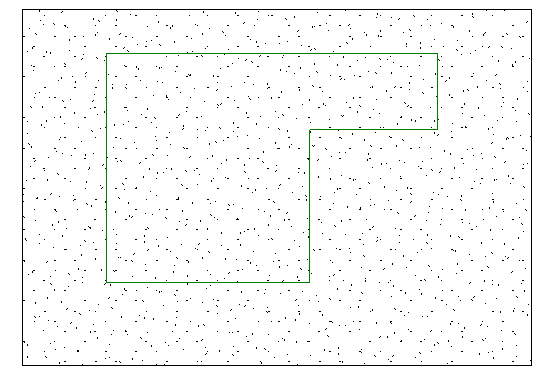

   Exemplo de linhas de referência desenhadas como um polígono

   Quando selecionados ou realçados, os planos associados são exibidos de acordo com a vista ativa.

3. Para usar linhas de referência e cotas lineares para controlar a geometria do modelo:
   1. Alinhe a face de um elemento do modelo com a linha de referência e a bloqueie.
   2. Adicione uma linha de cota relacionada à linha de referência e a legenda como uma instância ou parâmetro de tipo.
   3. Flexibilize o modelo ao alterar e aplicar um novo valor na caixa de diálogo Tipos de família.
