Use os controles de posicionamento na guia contextual para controlar a elevação de linhas de divisão ao editar a forma dos elementos.

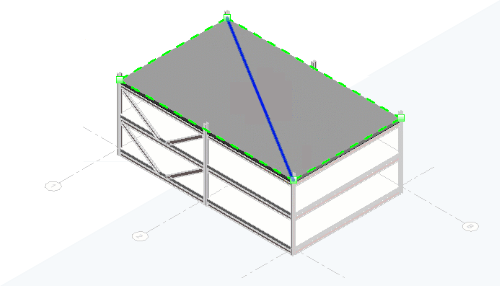

Posicionamento de linha de divisão
A elevação de uma linha de divisão é controlada enquanto é posicionada. Os controles na guia contextual definem a referência usada para a elevação da linha de divisão:
- Ao longo da superfície
– A linha de divisão é adicionada em relação à superfície. O valor exibido próximo ao cursor relata a elevação da superfície com base na configuração Base da elevação. A linha é adicionada usando o valor de Deslocamento da superfície.
- Absoluto
– A linha de divisão é adicionada com base no valor de elevação. O valor exibido próximo ao cursor relata a elevação da superfície com base na configuração Base da elevação.
Após a referência ser selecionada, defina o valor de elevação ou deslocamento para estabelecer a posição da linha de divisão.
Para obter mais informações, consulte Dividir um elemento para edição de forma.
Esse recurso foi sugerido pelos clientes no Fórum de ideias e é descrito no roteiro de produtos.
Seleção em cadeia
Use a opção Seleção com a tecla Tab para selecionar uma cadeia de linhas de divisão. Uma vez selecionada, ajuste a elevação de toda a cadeia de linhas com os controles na faixa de opções. Use esse método de seleção e edição para ajustar as linhas de contorno dos elementos de sólido topográfico.
