O Revit 2024 fornece scripts de amostra para posicionar conexões de aço com base nos intervalos de aplicabilidade definidos.

Para abrir e visualizar a lista de scripts fornecidos:

1. Na guia Estrutura OU guia Aço ➤ painel Conexão, clique em (Automação da conexão).
2. O Reprodutor de automação de conexão abrirá e exibirá os scripts disponíveis.

Os scripts de amostra que usam os intervalos de aplicabilidade definidos têm nomes terminados em “por intervalos”.

Observação: Todos os membros estruturais precisam ter membros analíticos associados. O modelo pode ter resultados de análise estrutural, que também podem ser importados para o modelo do Revit de outros softwares como o Robot Structural Analysis. Assegure-se de que os elementos analíticos tenham nós analíticos definidos de forma exclusiva em suas extremidades. É possível fazer isso ajustando a distância de tolerância entre os elementos analíticos ao usar o comando Automação analítica para gerar o modelo analítico com base no modelo físico.

A configuração de regras na Automação de conexão inclui:

• Filtragem da posição relativa adicional, onde necessário: no script de amostra “Intervalos da alma ou da mesa da viga para coluna” fornecido, esses são as intervalos de ângulo de inclinação/inclinação da viga. Por padrão, ele é configurado com o valor de 0 -> viga horizontal e pode ser alterado antes de cada execução, se necessário.

• Alma ou mesa da coluna?: escolha se as conexões a serem posicionadas estão fixadas na alma da coluna OU nas mesas da coluna. Observação: Existirá uma tolerância codificada oculta de 0,001 graus desde a perpendicular na detecção de se a viga estiver na alma da coluna ou em uma de suas mesas.

• Caminho do arquivo de biblioteca: selecione o arquivo de biblioteca a ser usado pela regra. Para usar somente os tipos de conexões dentro do modelo atual, defina o caminho para um arquivo vazio ou qualquer arquivo .rvt que não contenha tipos de conexão.

• Família de conexão para colocar: o nome da família da conexão a ser colocada pela execução da regra. Se necessário, é possível usar vários nomes de família de conexão separados por ponto e vírgula ;. Por exemplo, “Ângulo de recorte;Placa de cisalhamento”. Essa entrada é obrigatória, não deve ficar vazia. Observação: Leve em consideração os recursos de ordem dos scripts de automação das conexões, conforme descrito aqui: Classificar os tipos de conexões de biblioteca por nome alfanumericamente.

• Filtrar tipos de conexões: preencha as sequências de texto presentes nos tipos de conexões que você deseja inserir. O ponto e vírgula ; atuará como um separador entre sequências de caracteres. A ordem das sequências de texto não é relevante para a filtragem. Por exemplo, “2 parafusos;Viga para coluna” e “Viga para coluna;2 parafusos” funcionarão da mesma forma. Deixar isso vazio não substituirá a família de conexão definida na entrada anterior, “Família de conexão para colocar”.

• Resultados da análise: é possível configurar as regras para serem validadas em relação aos dados da análise armazenados no modelo. As fontes com suporte são:

  • Modelo analítico do Revit
  • O gerador de resultados, que pode armazenar dados analíticos, por exemplo, do Robot Structural Analysis ou qualquer outro software que possa ser transferido para o Structural Analysis Toolkit.
  • Quando você importar vários pacotes de resultados de análise com o mesmo nome de modelo, somente os casos de carga do pacote de resultados mais recente estarão disponíveis para seleção.

Por exemplo, para conectar corretamente vigas a colunas usando o script de amostra “Viga para alma ou mesa da coluna por intervalos”, os tipos de conexão precisam ter “Alma” e “Mesa”, respectivamente, em seu nome de tipo.

Primeiro, o script é executado para conectar vigas que efetuam a intersecção com a coluna em sua alma:

• Deixe a entrada “Alma ou mesa da coluna?” como “Alma”
• Insira a palavra-chave “Alma B para C” na segunda até a última entrada, “Filtrar nomes de tipo de conexão”

Segundo, o script é executado para conectar vigas que efetuam a intersecção com a coluna em sua mesa:

• Defina a entrada “Alma ou mesa da coluna” como “Mesa”
• Insira a palavra-chave “Mesa B para C” na segunda até a última entrada, “Filtrar nomes de tipo de conexão”

É preciso selecionar elementos antes de executar um script. Para selecionar elementos, use o botão Selecionar e, em seguida, faça uma seleção de janelas no modelo do Revit. A seleção pode incluir quaisquer elementos que não sejam de aço, a regra vai filtrá-los e somente vai considerar os elementos de esqueleto estrutural (colunas, vigas, contraventamentos).

Para executar o script de amostra no modelo com os resultados da análise estrutural:

1. Faça uma seleção de uma parte da estrutura ou selecione toda a estrutura.
2. Clique em (Reproduzir).

Relatório:

Nesta fase, a execução do script fornecerá um breve relatório do que foi aplicado.

O relatório é um detalhamento das conexões que foram criadas e não fornece nenhuma opção para a inspeção visual no modelo.

• Criadas: exibe quantas conexões foram criadas pela regra durante a execução.

• Existentes: conta todas as conexões já presentes nos elementos nos casos em que a execução do script atual encontrou situações aplicáveis. Os scripts só criarão novas conexões se não existirem e não substituirão nem atualizarão as conexões existentes mesmo se os elementos de suporte fizerem parte da seleção atual.

• Aplicáveis: conta todos os nós de conexão que poderiam obter uma conexão (foram validados pelos intervalos de aplicabilidade).

• Possíveis situações: são todos os nós de conexão que passaram na validação inicial da geometria relativa. A diferença em “Aplicáveis” é proveniente dos nós de conexão que foram aceitos do ponto de vista da geometria relativa (por exemplo, neste caso, eles eram uma coluna e viga adequados para uma conexão), mas não passaram na validação dos intervalos de aplicabilidade.

Se nenhum tipo de conexão tiver intervalos correspondentes para as situações analisadas, a seguinte mensagem será fornecida no relatório:

“Resumo: nenhum tipo de conexão foi aplicável em nenhum lugar. Assegure-se de que os tipos de conexão têm intervalos definidos.

Total: 0 criados, 0 existentes, de 0 aplicáveis, de 8 situações em potencial.”

Arquivo de registro detalhado

Os scripts gerarão um arquivo de registro detalhado contendo um menu suspenso de todas as conexões posicionadas e de todas as situações no modelo em que as conexões não foram posicionadas, seja porque já existia uma conexão antes da execução do script ou porque nenhum tipo de conexão era aplicável de acordo com seus intervalos de aplicabilidade. Para maiores detalhes, consulte Usar o arquivo de registro detalhado.

Regras prontas para uso

Os scripts de amostra fornecidos para a aplicação de conexões com base em seus intervalos de aplicabilidade devem ser úteis na maioria dos casos típicos.

Veja a seguir algumas menções sobre os scripts de amostra fornecidos:

• “Alma de ápice por intervalos” – Esse script coloca conexões em vigas inclinadas com um ângulo de ápice.
• “Placa base por intervalos” – Esse script coloca conexões de placa base em colunas verticais ou inclinadas.
• “Extremidade da viga para extremidade por intervalos” – Esse script coloca conexões em duas vigas colineares.
• “Viga para viga por intervalos” – Esse script coloca conexões em duas vigas onde uma encontra a outra em qualquer lugar ao longo de seu vão e em um ângulo, normalmente 90°. Essa é uma conexão de dois elementos, por exemplo, um ângulo de recorte único ou conexões de placa de extremidade única, se conexões de dois lados devem ser colocadas, é recomendado colocar primeiro usando o script “Duas vigas para uma viga por intervalos”.
• “Viga para coluna por intervalos” – Esse script é mais apropriado para colunas feitas de perfis que não são em forma de I (por exemplo, RHS, CHS), mas também pode ser usado para perfis em forma de I quando não é importante se a viga é conectada à alma ou ao flange da coluna. Essa é uma conexão de dois elementos, por exemplo, um ângulo de recorte único ou conexões de placa de extremidade única, se conexões de dois lados devem ser colocadas, é recomendado colocar primeiro usando o script “Duas vigas para uma coluna por intervalos”.
• “Viga para alma ou flange da coluna por intervalos” – Esse script é mais específico para colunas em forma de I (por exemplo, todos os perfis W ou IPE), onde é importante se as vigas são conectadas à alma da coluna ou ao seu flange. Essa é uma conexão de dois elementos, por exemplo, um ângulo de recorte único ou conexões de placa de extremidade única, se conexões de dois lados devem ser colocadas, é recomendado colocar primeiro usando o script “Duas vigas para uma alma ou mesa da coluna por intervalos”.

  Observação: Se a filtragem por nome da conexão não for usada, poderá ser aplicada uma conexão de viga para coluna (mesa) em uma situação de viga para coluna (alma) ou vice-versa. Consulte o exemplo acima sobre esse script.
• “Coluna de extremidade a extremidade por intervalos” – Esse script coloca conexões de sobreposição de emenda de coluna em pares de colunas verticais ou inclinadas.
• “Contraventamento duplo por intervalos” – Esse script coloca conexões, como um duplo gusset, onde dois contraventamentos encontram uma viga horizontal.
• “Contraventamento simples para viga por intervalos” – Esse script coloca uma conexão entre um contraventamento e uma viga horizontal.
• “Contraventamento simples para coluna por intervalos” – Esse script coloca uma conexão entre um contraventamento e uma coluna vertical.
• “Contraventamento triplo por intervalos” – Esse script coloca uma conexão onde três contraventamentos encontram uma viga horizontal.
• "Duas vigas para uma viga por intervalos” – Esse script coloca conexões de dois lados em um elemento de suporte de viga. As duas vigas secundárias devem ser colineares.
• “Duas vigas para uma coluna por intervalos” – Esse script é mais apropriado para colunas feitas de perfis que não são em forma de I (por exemplo, RHS, CHS), mas também pode ser usado para perfis em forma de I quando não é importante se as vigas são conectadas à alma ou ao flange da coluna.
• “Duas vigas para uma alma ou um flange da coluna por intervalos” – Esse script é mais específico para colunas em forma de I (por exemplo, todos os perfis W ou IPE) onde é importante se as vigas se conectam à alma da coluna ou ao seu flange.

Observação: Geralmente, é recomendável posicionar as conexões no modelo começando com as conexões que têm o maior número de elementos de entrada (por exemplo, ângulo duplo com recorte lateral que tem três elementos de entrada) e continuar com as que têm menos elementos de entrada (por exemplo, ângulo único com recorte lateral que tem dois elementos de entrada).

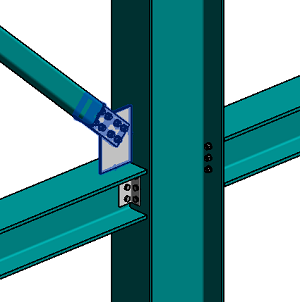

No entanto, pode haver algumas exceções a isso, por exemplo, quando uma viga encontra uma coluna e um contraventamento. Nesse caso, se você posicionar uma conexão de três elementos de entrada primeiro, para conectar o contraventamento à coluna e à viga, isso resultará no não posicionamento da conexão de ângulo de recorte de um lado entre a viga e a coluna. Isso ocorre porque os scripts de Automação de conexões de aço não posicionarão conexões em elementos que já têm uma conexão entre eles. Portanto, para evitar isso, talvez seja necessário posicionar a conexão de ângulo de recorte de um lado primeiro e a conexão de contraventamento único com três elementos de entrada depois para conectar corretamente os elementos envolvidos (por exemplo, usando o script pronto para uso chamado Emenda de contraventamento I – objeto adicional).

Para algumas normas regionais (AISC, BCSA, DSTV), há conteúdo opcional da biblioteca de conexões. Aqui estão alguns exemplos específicos de como você pode usar a Automação de conexão para colocar conexões no modelo:

• Exemplo da biblioteca AISC
• Exemplo da biblioteca do livro verde
• Exemplo da biblioteca DSTV
