Создание двускатной крыши с пользовательскими параметрами

Эта процедура используется для добавления двускатной крыши с указанными параметрами. Можно создать вальмовую крышу и установить требуемые сопряжения всех кромок с фронтоном. Для создания конька крыши можно указать угол наклона торцов фронтона.

Совет: Создание фронтона на существующей крыше осуществляется посредством перетаскивания ручки линии конька к кромке крыши или за нее, как показано.

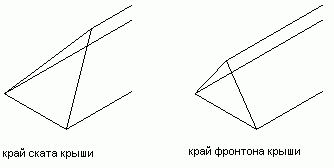

Отображение торца двускатной крыши

1. Откройте палитру инструментов, содержащую необходимый инструмент двери, и выберите его.

   Возможные альтернативные действия: выберите вкладку "Главная"панель "Создание"раскрывающийся список "Скат крыши"Крыша.

2. На палитре свойств разверните список "Основные", а затем "Следующая сторона".
3. Выберите на палитре свойств для параметра "Форма" значение "Вальмовая".
   Совет: Для увеличения свободного места на чертеже можно переместить или скрыть палитру свойств.
4. Укажите в области чертежа первую точку для первой кромки крыши.
5. Для завершения построения первой кромки наклонной крыши укажите вторую точку.
6. Выберите на палитре свойств для параметра "Форма" значение "Фронтон".
7. Для создания кромки двускатной крыши укажите в области чертежа следующую точку.
8. Выберите на палитре свойств для параметра "Форма" значение "Вальмовая".
9. Для создания кромки наклонной крыши укажите следующую точку.
10. Выберите на палитре свойств для параметра "Форма" значение "Наклон фронтона".
11. Укажите дополнительные точки, необходимые для построения крыши, а затем нажмите клавишу ВВОД.
