Объединение 3D-пространств произвольной формы с AD-объектами

Эта процедура используется для объединения 3D пространства произвольной формы с пространством или другим AD-объектом. Можно объединить 3D пространство произвольной формы с любыми AD-объектами, имеющими 3D геометрию.

Прим.: Данная процедура применима только к неассоциативным пространствам. Если эти действия выполняются в отношении ассоциативного пространства, после выхода из режима контекстного редактирования ассоциативность будет утрачена.

1. Переключитесь в 3D изометрический вид.
2. Выберите 3D пространство произвольной формы для объединения с другим объектом.
3. Щелкните вкладку "Пространство"панель "Редактирование"Контекстное редактирование.
4. Щелкните вкладку "Контекстное редактирование"панель "Редактирование"раскрывающийся список "Логические операции""Объединить".
5. Выберите AD-объект для объединения с 3D пространством произвольной формы и нажмите Enter.
6. Введите y (да) для удаления исходного объекта или n (нет), чтобы оставить этот объект в чертеже.

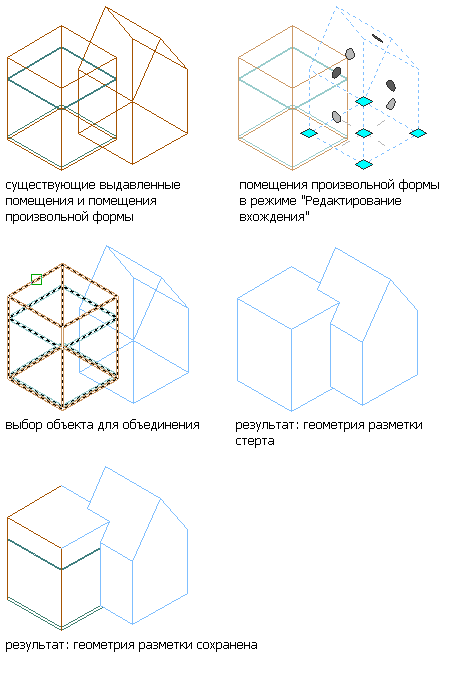

   Объединение выдавленного пространства с пространством произвольной формы

7. Для сохранения изменений пространства щелкните вкладку "Контекстное редактирование"панель "Правка"Готово.
