Добавление к стилю окон готических горбыльков

Эта процедура используется для добавления к стилю окон горбыльков образца "Готический".

Горбыльки добавляются путем редактирования графических свойств стиля окон для такого экранного представления, как "Модель" или "Фасад", в котором требуется отобразить горбыльки. Можно добавить горбыльки для индивидуального отображения представлений. Также можно добавить горбыльки к одному экранному представлению и автоматически применить горбыльки ко всем экранным представлениям данного стиля окон. Блок горбыльков добавляется к стилю окон в экранных свойствах. Каждый блок горбыльков становится экранным компонентом стиля окон.

Образец "Готический" можно добавить только к верхней части переплета окна. Готический узор можно применить к следующим формам окон: "Круг", "Полукруг", "Готический", "Пятиугольник" или "Арка".

Узор "Готический" может использоваться для следующих типов окон: "Откидное", "Нижнее подвесное", "С одной фрамугой", "Среднее подвесное с вертикальной осью", "Среднее подвесное с горизонтальной осью", "Подъемное двустворчатое", "Раздвижное", "Подъемное", "Распашное одностворчатое" и "Витражное" (глухое).

Задание горбыльков с готическим узором

1. Щелкните вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните узлы "Архитектура" и "Стили окон".
3. Выберите стиль, который требуется отредактировать.
4. Перейдите на вкладку "Графические свойства".
5. Выберите экранное представление, в которое нужно внести изменения, и нажмите "Переопределение стиля".
6. При необходимости нажмите .
7. Выберите вкладку "Горбыльки".
8. Нажмите "Добавить".
9. Введите имя блока горбыльков.
10. В разделе "Оконное стекло" выберите "Сверху".
    Прим.: Образец "Готический" доступен только тогда, когда в разделе "Оконное стекло" выбран параметр "Сверху".
11. Введите значение ширины всех горбыльков.
12. Введите значение глубины всех горбыльков.
13. Отредактируйте пересечения горбыльков.

    Если требуется...	то...
    преобразовать пересечения горбыльков в углы,	в поле "Горбыльки" укажите "Удалить соединения".
    преобразовать все горбыльки в единый корпусной элемент без соединений,	под заголовком "Горбыльки" укажите "Преобразовать в корпусной элемент".

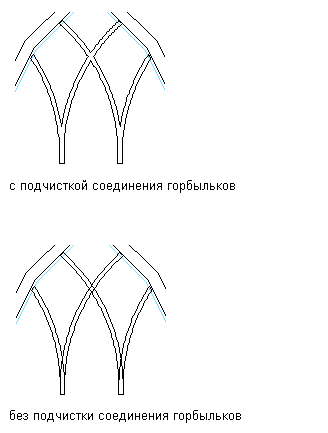

    Назначение удаления соединений готических горбыльков,

14. В разделе "Стекла" для параметра "Образец" укажите "Готический".

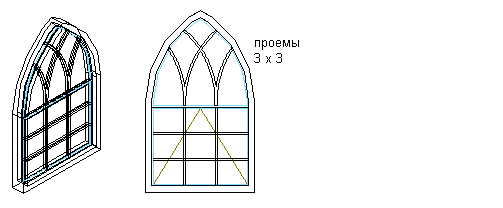

15. Введите значение в поле "Стекла по высоте", чтобы задать количество рядов стекол в вертикальном направлении.
16. Введите значение в поле "Стекла по ширине", чтобы задать количество стекол в горизонтальном направлении.

    Сосчитайте стекла в нижнем ряду.

17. Нажмите "ОК".
18. Добавьте дополнительные горбыльки.

    Если требуется добавить горбыльки к...	то...
    другому переплету окна в стиле окон,	повторите описанную процедуру, начиная с пункта 8.
    другому экранному представлению,	нажмите "ОК" и повторите эту процедуру с пункта 5.
    всем экранным представлениям выбранного стиля окон,	выберите опцию "Применять автоматически для других экранных представлений и переопределений объектов".

19. Три раза нажмите "ОК".

После добавления блока горбыльков к стилю окон можно назначить материал, например дерево, и определить для горбыльков такие графические свойства, как цвет и тип линий.
