Учет пространств на основе стандарта DIN 277

DIN 277 — это стандарт расчета площадей, применяемый в Германии и других немецкоязычных странах. Стандарт DIN 277, поставляемый с инструментарий AutoCAD Architecture 2024, включает подмножество правил DIN 277, описанных в следующих разделах.

Классификация пространств по DIN 277

В стандарте DIN 277 применяется следующая классификация пространств:

Тип пространства по DIN	Описание
A	с крышей полностью замкнутое со всех сторон стенами или витражами высота стены или витража больше или равна пространству=полная высоте оболочки
B	с крышей частично замкнутое стенами или витражами хотя бы одна стена или витраж ниже чем пространство=частичная высота оболочки
C	без крыши
Наружная	наружное пространство

В стандарте DIN 277 применяется следующая классификация типов площади в чистоте:

Тип площади в чистоте по DIN	Применение
Используемая	Жилые, офисные, производственные, профессиональные, экспериментальные, хранилища, продажи, образовательные, культурные, здравоохранение, другое.
Техническая	Эксплуатация, машинные пространства, водоснабжение, отопление, электрощитовые и т.д.
Для движения	Холлы, коридоры, лестницы, лифты и т.д.

Правила расчета для объектов AutoCAD

Некоторые объекты AutoCAD, например замкнутые полилинии и прямоугольники, можно использовать для формирования пространства, являющегося результатом вычитания объекта из ассоциативного пространства. Такой метод может использоваться, к примеру, для построения конструктивных пространств и других элементов, доступ к которым иными способами получить невозможно. Поскольку поведение объектов AutoCAD в индивидуальном порядке не задается, к пространствам, построенным методом вычитания с использованием объектов AutoCAD, применяется поведение, заданное в стандарте DIN 277:

• Площадь в чистоте: замкнутая область вычитается из площади в чистоте.
• Общая площадь: замкнутая область не вычитается из общей площади.

Расчет площади в чистоте

Границы в чистоте создаются на внутренней поверхности стен.

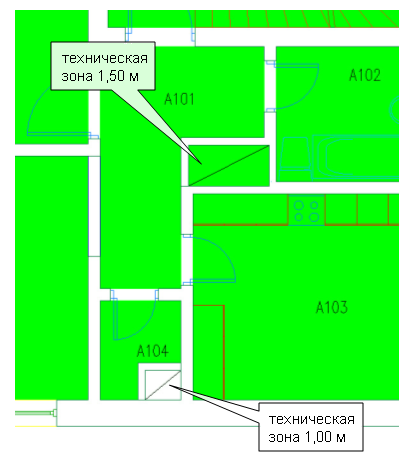

Технические пространства: если площадь технического пространства больше или равна 1 м ² , граница в чистоте рассчитывается по внутренним границам стен. Если площадь технического пространства меньше 1 м ² , пространству присваивается граница в чистоте, площадь рассчитывается как вспомогательная.

Расчет общей площади

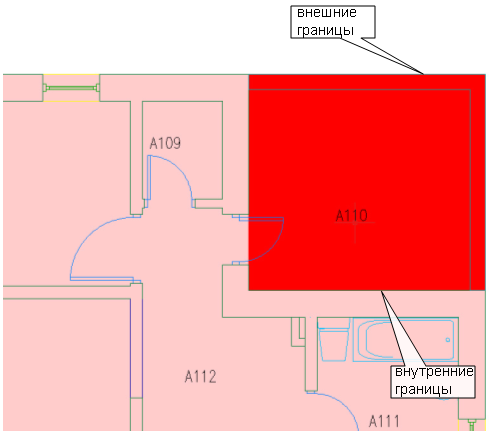

Общие границы создаются в соответствии со следующими правилами:

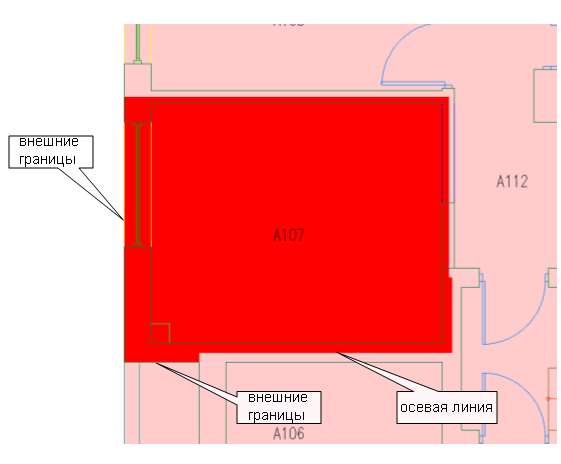

Общая площадь (тип пространства А по DIN)
Соседнее пространство	Граница
Тип пространства A по DIN	Измерено от центровой линии стены
Тип пространства В или С по DIN либо смежных пространств нет	Измерено от внешней грани стены
Смежное пространство не классифицировано (не указано)	Измерено от внешней грани стены

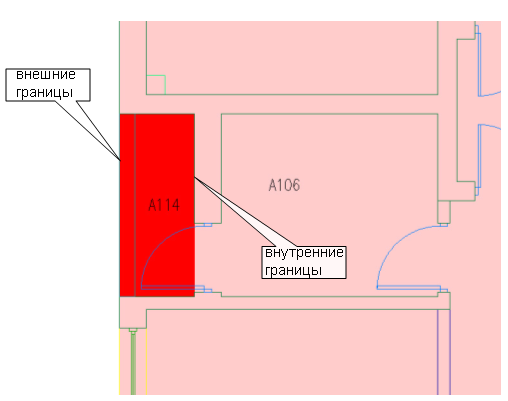

Общая площадь (тип пространства B по DIN)
Смежные пространства	Граница
Тип пространства A по DIN	Измерено от внутренней грани стены
Тип пространства B по DIN	Измерено от центровой линии стены
Тип пространства С по DIN или смежных пространств нет	Измерено от внешней грани стены
Смежное пространство не классифицировано (не указано)	Измерено от внешней грани стены

Общая площадь (тип пространства C по DIN)
Смежные пространства	Граница
Тип пространства A ли B по DIN	Измерено от внутренней грани стены
Тип пространства C по DIN	Измерено от центровой линии стены
Смежное пространство отсутствует	Измерено от внешней грани стены
Смежное пространство не классифицировано (не указано)	Измерено от внешней грани стены
