Длина выносных линий и расстояние между цепями размеров задаются в стиле AD-размера и являются идентичными для всех цепей и всех выносных линий размера. В некоторых случаях эти параметры необходимо переопределить и изменить длину некоторых выносных линий и расстояние между цепями. Кроме того, может понадобиться сдвигать отдельные тексты размеров в различные места.
Обзор ручек AD-размеров для перемещения всех цепей и контекстного редактирования
AD-размеры дают возможность изменять графические свойства размера путем непосредственного редактирования с помощью ручек.
Прим.: Выводить на экран и перемещать ручки AD-размеров можно только в том случае, если настройки размещения текста в основном стиле размеров AutoCAD установлены правильно. Для этого нужно выбрать AD-размер, нажать правую кнопку и выбрать "Стиль AD-размера". Затем выбрать графическое представление, в котором требуется видеть изменения, и выбрать "Переопределение стиля". При необходимости нажмите
и раскройте вкладку "Прочие". Щелкните "Редактировать"; в Диспетчере стилей выберите "Изменить". Раскройте вкладку "Размещение" и выберите "Над размерной линией без выноски" для "Размещение текста".
и раскройте вкладку "Прочие". Щелкните "Редактировать"; в Диспетчере стилей выберите "Изменить". Раскройте вкладку "Размещение" и выберите "Над размерной линией без выноски" для "Размещение текста". - Выберите AD-размер, на который нужно переместить отдельные тексты, выносные линии или размерные цепи, и щелкните ручку контекстного редактирования. Прим.: Другой способ: можно нажать
.

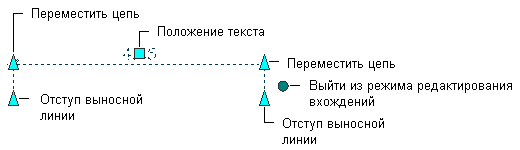

На размере отображаются точки ручек для
- отдельных текстов,
- отдельных выносных линий,
- отдельных размерных цепей.
- Ручки используются для изменения положения текстов размеров, удлинения или укорачивания выносных линий или изменения положения размерных цепей.
