Стили объектов, отнесенных к категории "Универсальные объекты", обычно представляют "вспомогательные" объекты, которые помогают в определении или улучшают другие стили объектов, а также объекты обозначений, например, маскирующие блоки или многовидовые блоки.
AD-полигоны
AD-полигоны удобны для описания заполнений в витражейах и стеновых блоках. Они определяют 2-мерные площади и позволяют решать другие задачи по нанесению пояснений. Например, они также используются в инструменте "Линия разреза", находящемся на инструментальной палитре "Документ".
Соглашения по именованию AD-полигонов:
Формат именования AD-полигонов будет зависеть от их назначения. Стиль AD-полигонов, предназначенный, например, для определения заполнения витража, будет именоваться в соответствии со значительно более жестким соглашением, чем тот, который просто определяет площадь:
<Назначение AD-полигона> - <Необязательное описание>
Примеры имен стилей AD-полигонов
| Описание стиля AD-полигонов | Пример имени |
|---|---|
| Стиль AD-полигонов, который служит для нанесения полос в каменном заполнении со вращающейся дверью в витражу. | Заполнение из камня + Вращающиеся двери - Темные полосы на заполнении из камня |
Определения классификаций

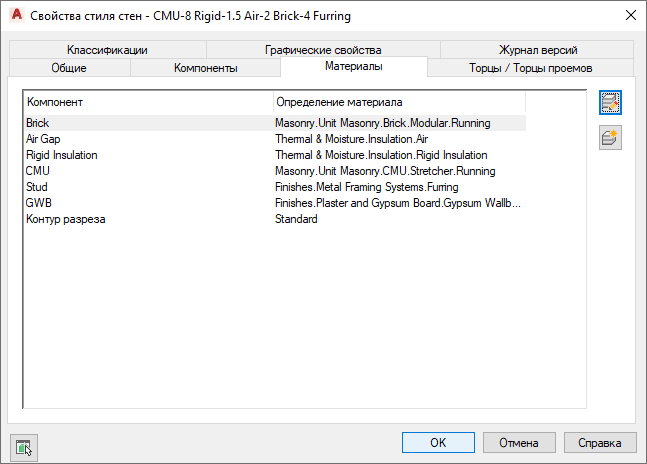

Классификации - это способ дополнительного описания объектов общего типа. Например, стили стен могут использоваться для описания объектов, не являющихся стенами, например, отделки мебели, столешниц, карнизов и т.д. Путем классификации объектов можно управлять тем, будут ли они вноситься в спецификации или выводиться на экран вместе с другими подобными типами объектов.
Соглашения по именованию определений классификаций:
Определения классификаций представляют собой просто список. Часто такой список основан на каком-либо ином документальном списке или на структуре данных. В других случаях они могут иметь отношение к определенному типу объектов и к характеристикам этого типа объектов. Формат именования может быть различным в зависимости от этих условий.
| Назначение определения классификации | Соглашение по именованию |
|---|---|
| Определения классификаций, основанные на существующем списке или на структуре данных. | <Имя структуры данных или описание> |
| Определения классификаций для определенного типа объектов и конкретного назначения. | <Тип объекта> <Назначение> |
Примеры имен определений классификаций:
| Описание определения классификации | Пример имени |
|---|---|
| Определение классификации, применяющееся ко всем типам объектов, основанное на структуре Uniformat II. | Uniformat II |
| Определение классификации для дверей, окон и сборок для проведения классификации в зависимости от этапа конструкторской разработки. | Двери-окна Этап |
Наилучшие практические приемы при работе с определениями классификаций:
- Хотя предметом классификации могут быть отдельные объекты, в большинстве случаев следует классифицировать стили объектов. Следует классифицировать все стили объектов, описывающих геометрию (все, что может рассматриваться как "Архитектурный объект", а не "Объект документации").
- Не стоит устанавливать слишком строгие ограничения, задавая значение параметра "Допустимые типы объектов" в определении классификации. В большинстве случаев определение классификации может наилучшим образом быть применено к нескольким различным типам объектов, если не ко всем, в зависимости от того, что фактически включено в его список классификаций.
- Если определение классификации слишком длинное, можно применить иерархическую организацию классификаций. Например, если было разработано определение классификации для поддержки формата MasterSpec II, на верхнем уровне можно задать номера основных секций, а затем определить разделы, внутри каждого из которых на более низком уровне будут находиться секции.
- Часто использующиеся классификации рекомендуется хранить в чертежах шаблонов, в особенности те, которые можно использовать для классификации отдельных объектов.
Стили ключей слоев
Стили ключей слоев являются основой автоматизированного стандарта слоев. В состав инструментарий AutoCAD Architecture 2024 включен ряд стилей ключей слоев, основанных на широко распространенных промышленных стандартах. Имеется возможность определения собственного стиля ключей слоев.
Соглашения по именованию стилей ключей слоев:
<Необязательное указание имени компании или другого уникального идентификатора> <Необязательное указание имени стандарта> <Необязательный описательный элемент>
Примеры имен стилей ключей слоев:
| Описание стиля ключей слоев | Пример имени |
|---|---|
| Стиль ключей слоев, основанный на британском стандарте BS1192. | BS1192 |
| Стиль ключей слоев, основанный на "Инструкциях о слоях" AIA версии 3, в котором предусмотрено отклонение от рекомендаций по выводу на печать Tri-Services (использование именованных стилей печати). | AIA v3 |
| Стиль ключей слоев, разработанный "Компанией Х" для работы с внутренним стандартом именования слоев, предназначенным для проектов в сфере медицины. | Компания Х Здравоохранение |
Наилучшие практические приемы при работе со стилями ключей слоев:
- При создании стиля ключей слоев следует использовать структурированный в инструментарий AutoCAD Architecture 2024 Стандарт именования слоев, который определяет фактический формат именования слоев. При переопределении ключей слоев лучше использовать ключи, основанные на стандарте именования слоев.
- Так как стили ключей слоев определяют цвет, вес, тип линии и стиль печати для каждого слоя, которые в них описаны, их следует использовать совместно с системой экранного представления. Прежде чем описывать собственный стиль ключей слоев, следует иметь работающую систему экранного представления, которая уже проверена на деле.
- Помните, что несколько существующих стилей ключей слоев уже включены в комплект поставки инструментарий AutoCAD Architecture 2024. Можно не создавать новый стиль с нуля, а начинать с них, изменяя и добавляя ключи слоев по необходимости.
- Не следует забывать указывать в параметрах чертежа стандарт именования слоев и стиль ключей слоев для их автоматической загрузки в любой новый чертеж. Кроме того, следует указать, что стиль ключей слоев требуется обновлять во всех существующих чертежах, если "оригинал" стиля ключей слоев в чертеже библиотеки был недавно отредактирован. (См. параграф "Чертежи шаблонов" раздела "Ресурсы содержимого" из данного раздела).
Определения списков
Для определений списков рекомендаций по именованию или практических советов не имеется.
Определения маскирующих блоков
Маскирующие блоки - это основанные на символах определения стилей, которые содержат описание формы. Наряду с необязательной дополнительной графикой, они используются в качестве маскирующих объектов.
Соглашения по именованию определений маскирующих блоков:
Так как описания маскирующих блоков являются символьными объектами, соглашения по именованию для них подобны соглашениям, используемым для определений стандартных блоков. Так как определения маскирующих блоков предпочтительнее хранить в AD-библиотеке, имя может отражать категорию AD-библиотеки, к которой относится определение маскирующего блока:
<Поле описания>_<Необязательное поле описания>_...<Необязательное указание размера>
Примеры имен определений маскирующих блоков:
| Описание определения маскирующего блока | Пример имени |
|---|---|
| Крепление светильника дневного света 2’x2’, предназначенное для архитектурного проекта в британской системе единиц. | Бр_Элек_Светильник_Днев_2x2 |
| Нестандартный стол для конференц-зала, созданный "Компанией Х" или для нее и предназначенный для проектов в британской системе единиц. | Компания_Х_Бр_Меб_Стол_Конф |
Наилучшие практические приемы при работе с определениями маскирующих блоков:
- При создании объектов дополнительной графики для определения маскирующего блока следует создавать их на слое "0" со значениями цвета, веса, типа линий и стиля печати "ПОБЛОКУ", если нет особой причины переопределения данных значений в явном виде.
Прим.: Только объектам, определяемым как "Дополнительная графика", можно назначать уникальное свойство цвета, веса и типа линий и стиля печати до определения их в качестве маскирующего блока. Объекты, образующие маскирующую форму, не будут учитывать такие переопределения, входящие в определение маскирующего блока, а будут следовать назначениям, заданным в их экранных представлениях.
- Маскирующие блоки следует сохранять в AD-библиотеке. Такой способ обеспечит легкий доступ к ним из модуля Design Center. Кроме того, можно использовать инструмент палитры, который позволит пользователям находить их, не прибегая к поиску в структуре папки AD-библиотеки.
Стили формообразующих элементов
В отличие от многих иных типов объектов инструментарий AutoCAD Architecture 2024 для эффективной работы со стилями формообразующих элементов не требуется наличие этих элементов. Многие формообразующие элементы можно создавать, опираясь на стиль "Standard", без каких-либо негативных последствий. Тем не менее, можно описывать стили формообразующих элементов для назначения материалов, задания классификаций и переопределений экранных представлений по умолчанию.
Соглашения по описанию стилей формообразующих элементов:
Формообразующий - <Необязательное назначение классификации> - <Назначение материала>
Примеры имен стилей формообразующих элементов:
| Описание стиля формообразующего элемента | Пример имени |
|---|---|
| Формообразующий элемент, используемый как декоративная колонна и классифицируемый как "B2010 - Внешние стены" согласно определению классификации "Uniformat II", с назначенным материалом "Отделка. Штукатурка и гипсокартон.Штукатурка.Штукатурный гипс.Тонкий.Коричневый". | Формообразующий - Внешняя стена - Коричневый Штукатурный гипс |
| Неклассифицируемый формообразующий элемент общего назначения, которому назначен материал "Отделка.Полы.Плитка.Мрамор.Темно-зеленый". | Формообразующий - Темно-зеленый Мрамор Плитка |
Наилучшие практические приемы при работе со стилями формообразующих элементов:
- Для обеспечения доступа к пользовательским стилям формообразующих элементов следует использовать инструменты палитр. С помощью инструмента, относящегося к стилю формообразующего элемента, можно решать разные задачи:
- Можно создать инструмент, который по умолчанию назначает формообразующему элементу форму, а также стиль формообразующего элемента.
- Можно создать стиль, который по умолчанию назначает формообразующему элементу его стиль, а форму оставляет неопределенной. Это удобно для назначения стиля формообразующего элемента существующему объекту с помощью пункта контекстного меню "Назначить свойства инструмента..." без изменения его формы.
- Формообразующие элементы по умолчанию создаются с общим ключом слоя "MASSELEM", так как они не описывают, по определению, конкретный тип архитектурного объекта. С помощью инструмента можно переопределить эту настройку и связать их с ключом, который в большей мере подходит для того типа объектов, который они представляют.

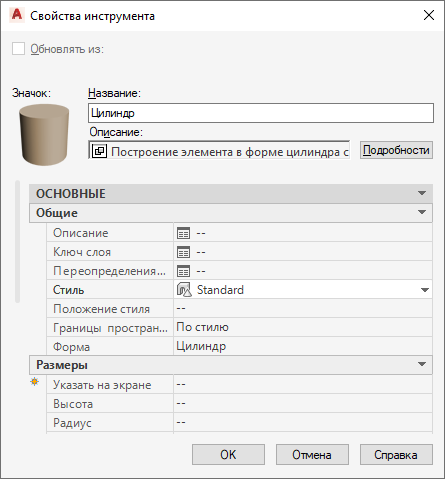

Свойства инструмента для инструмента стиля формообразующего элемента. Обратите внимание, что имя инструмента было изменено на более описательное. Кроме того, так как формообразующий элемент, создающийся с помощью данного инструмента, предназначен для описания декоративной колонны, классифицированной как внешняя стена, с помощью процедуры создания инструментов формообразующий элемент был помещен на слой, описанный ключом "WALL" ("Стена") в текущем стиле ключей слоев. В этом примере также была заранее задана цилиндрическая форма элемента, опять же потому что он предназначен для описания определенного типа объекта, а не только для назначения материала.
Определения материалов
Определения материалов составляют неотъемлемую часть системы экранного представления в инструментарий AutoCAD Architecture 2024 и являются мощным инструментом автоматического представления, во взаимодействии с описаниями стилей и объектов, на планах, разрезах и фасадах. Кроме того, можно воспользоваться определением программной характеристики "Материал" для вставки назначенных материалов (и свойств этих материалов) в спецификацию объектов, для которых материалы были назначены.
Соглашения по именованию определений материалов:
<Общая категория материала>.<Дополнительное поле описания>.<Необязательное дополнительное поле описания>...<Необязательное указание цвета>
Примеры имен определений материалов:
| Описание определения материала | Пример имени |
|---|---|
| Бетон, литой на месте, с обнаженным заполнителем, средней текстуры. | Бетон.Литой на месте.Обнаженный заполнитель.Средний |
| Темно-зеленая мраморная плитка для пола. | Отделка.Полы.Плитка.Мрамор.Темно-зеленый |
Наилучшие практические приемы при работе с определениями материалов:
- Используемые материалы следует стандартизировать. Можно сохранить чертеж библиотеки с основными материалами как файл с атрибутом "только для чтения", доступный только немногим уполномоченным лицам из организации, чтобы исключить непреднамеренные изменения определений стандартных материалов.
- Необходимо использовать стандарты проекта, чтобы гарантировать соответствие чертежей проекта стандартным материалам организации и проекта.
- Следует избегать использования кнопок "Редактировать материал" или "Новый материал" вкладки "Материалы" редактора стилей. Хотя эти кнопки могут казаться эффективными способами динамического редактирования и создания новых материалов, они дают возможность непредумышленно отредактировать материал, который был использован во множестве различных стилей объектов, что может привести к неожиданным и весьма серьезным изменениям качества графики чертежа, а также позволяют создать материал, который не соответствует определениям стандартных материалов.
В редакторе стилей имеются кнопки "Редактировать материал" и "Новый материал". Эти кнопки могут казаться эффективным и удобным способом динамического создания материалов, однако пользоваться ими не рекомендуется, так как с их помощью можно случайно создать нестандартные материалы.
- Следует связывать широко используемые стандартные материалы с инструментами палитр, чтобы иметь к ним быстрый и легкий доступ без необходимости поиска файла библиотеки материалов в Диспетчере стилей.
- Определения материалов представляют собой коллекцию экранных представлений. Поэтому каждое создаваемое определение материала должно помещать переопределения стиля в каждое экранное представление.
- При создании и редактировании определений материалов не стоит забывать о степени детализации, в особенности при задании образцов штриховок и их масштабов. В стандартных шаблонах чертежей имеется три экранных представления для определений материалов, предназначенных для работы с масштабными коэффициентами. Конечно, можно создать и дополнительные конфигурации экранных представлений и связанные с ними экранные представления для более точного решения вопросов, связанных с зависимостью от масштабов. Существующие экранные представления, связанные с зависимостью от масштаба:
Конфигурация экранного представления Экранное представление материалов Общее, высокого качества Высокое качество Общее, среднего качества Среднее качество Общее, низкого качества Низкое качество - При редактировании определений материалов "Общее избирательное" ("General Screened") или "Общее избирательное отраженное" ("General Reflected Screened") следует назначать компоненты для слоя с цветом или стилем печати, избирательная печать которого будет выполняться со значением цвета и типа линий "ПОСЛОЮ". Эти экранные представления предназначены для использования консультантами, которым требуется избирательный фоновый чертеж. Можно выбрать одно из растрированных экранных представлений в качестве текущего и экспортировать чертеж инструментарий AutoCAD Architecture 2024 в формат AutoCAD. Путем назначения компонентов для экранированных слоев можно обеспечить консультантам и сотрудникам возможность управлять их отображением с помощью традиционных средств управления слоями AutoCAD.
Прим.: По умолчанию, избирательные экранные представления из шаблонов с британскими и метрическими единицами измерения для работы в США назначают компоненты представлений материалов для слоя "A-Anno-Scrn", согласно инструкциям о слоях AIA.
Определения многовидовых блоков
Определения многовидовых блоков могут использоваться как для геометрических символов, так и для символов аннотаций (в первую очередь, каналов и марок сеток колонн).
Соглашения по именованию многовидовых блоков
| Многовидовые блоки, описывающие геометрию. | <Необязательное указание системы измерений>_<Общая категория объектов>_<Определенный тип объекта>_<Необязательное поле описания>_<Необязательное поле описания> |
| Многовидовые блоки, описывающие пояснения. | <Необязательное указание системы измерений>_<Назначение/тип пояснений>_<Необязательное поле описания> |
Примеры имен определений многовидовых блоков
| Описание определения многовидового блока | Пример имени |
|---|---|
| Определение многовидового блока кровати, ширина которой больше стандартной, используемой в проекте с британской системой единиц. | Бр_Меб_Кровать_Шир |
| Определение многовидового блока унитаза со смывным бачком, смонтированным на стене, используемого в проекте с метрической системой единиц. | М_Канализ_Унитаз_Бачок-Стена |
| Определение многовидового блока для канала. | Chase ("Канал") |
| Определение многовидового блока для марки сетки колонн, с квадратным символом марки. | Бр_СетКоордОси_Марка_Квадр |
Имена определений блоков для отображаемых блоков, являющихся компонентами многовидовых блоков, также должны формироваться в соответствии с заданной логикой.
Соглашения по именованию отображаемых блоков:
| Отображаемые блоки многовидовых блоков, описывающих геометрию. | <Необязательное указание системы измерений>_<Общая категория объектов>_<Определенный тип объекта>_<Необязательное поле описания>_<Указатель направления вида> |
| Отображаемые блоки многовидовых блоков, описывающих пояснения. | <Необязательное указание системы измерений>_<Назначение/тип пояснения>_<Описательный элемент ("2D", "Масштабируемый" и т.д.)> |
Примеры имен отображаемых блоков:
| Описание отображаемого блока | Примеры имен |
|---|---|
| 2D вид в плане из многовидового блока кровати, ширина которой больше стандартной. | Бр_Меб_Кровать_Шир_П |
| 2D вид спереди многовидового блока кровати, ширина которой больше стандартной. | Бр_Меб_Кровать_Шир_Сп |
| 3D модель многовидового блока кровати, ширина которой больше стандартной. | I_Furn_Bed_Queen_M ("Бр_Меб_Кровать_Шир_М") |
| 2D блок обозначения марок сетки координационных осей с атрибутом для многовидового блока обозначений марок сетки. | Бр_МаркаСетки_2D |
Наилучшие практические приемы при работе с определениями многовидовых блоков:
- Следует ограничить использование многовидовых блоков, предназначенных для пояснений, обозначениями сеток, каналами и марками. Чтобы определить многовидовой блок для использования в качестве марки, примените инструмент "Создать марку", щелкнув
.
- Для многовидовых блоков по умолчанию имеется два возможных экранных представления. Обычно представление "Общее" используется для большинства видов в плане. Для определения масштабируемого многовидового блока можно вместо этого следует использовать представление "План", представления "План с подробностями" и "План без подробностей", а также любые иные экранные представления, которые могут быть созданы для видов в плане с другим масштабом. В данных случаях экранное представление "Общее" не используется.
- Для сохранения определений многовидовых блоков используется Мастер библиотечных элементов. Сохранять их в шаблоне не следует. Единственное исключение для этого правила - пользовательское определение многовидового блока марок сеток колонн.
Профили
Профили представляют собой 2D определения общего назначения, которые помогают в определении геометрии, входящей в другие стили. Например, 2D форма может быть преобразован в профиль для описания формы поручня. Профиль затем выдавливается по длине перил, в стиле которых профиль используется для описания поручня.
Соглашения по именованию определений профилей:
<Назначение профиля>_<Поле описания>_<Необязательное дополнительное поле описания>_<Необязательное указание размера>
Примеры имен определений профилей:
| Описание определения профиля | Пример имени |
|---|---|
| Профиль, предназначенный для описания ручки поручней в стиле перил | Поручень_Ручка |
| Профиль для описания панели остекленной двери. | Дверь(Одностворчатая)_ Остекление |
| Профиль, предназначенный для задания основания 1x4 в определении сдвига стены. | ОснованиеСтены_1x4 |
| Профиль, предназначенный для описания бордюрной рейки размером 2x10 в стиле кромок скатов крыш. | БордюрнаяРейка_2x10 |
