Изменение программных характеристик углового окна

Чтобы изменить программные характеристики, отображаемые спецификации окна, выполните следующие действия.

1. Открыть чертеж с обычными или угловыми окнами.
2. Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей.

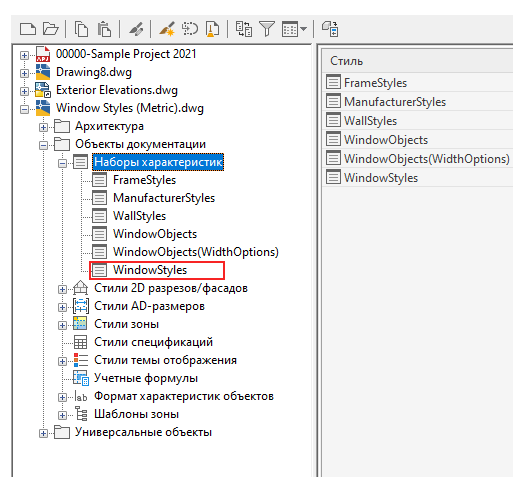

3. Разверните определение набора характеристик и выберите "Стили окон".

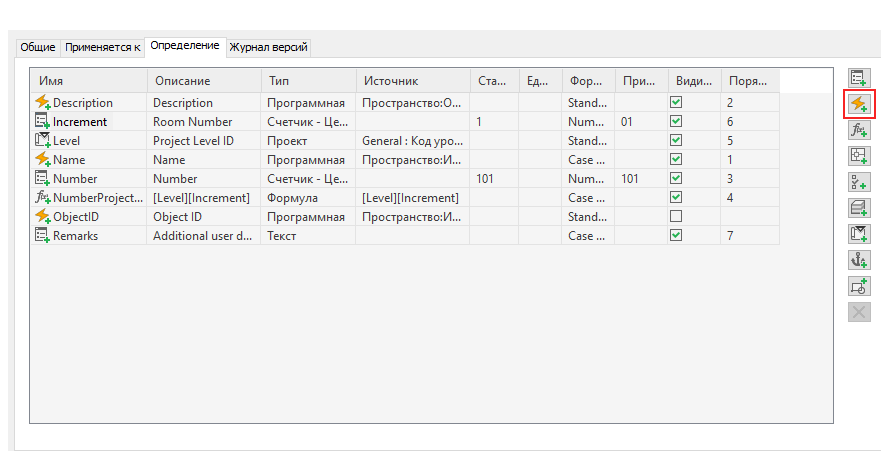

4. На вкладке "Определение" нажмите "Добавить определение программой характеристики".

5. В области "Стили окон" выберите "Примерная ширина углового проема ПШУП1 х ПШУП2".

6. Последовательно раскройте элементы "Спецификация" и "Стиль" и выберите "Спецификация окон".

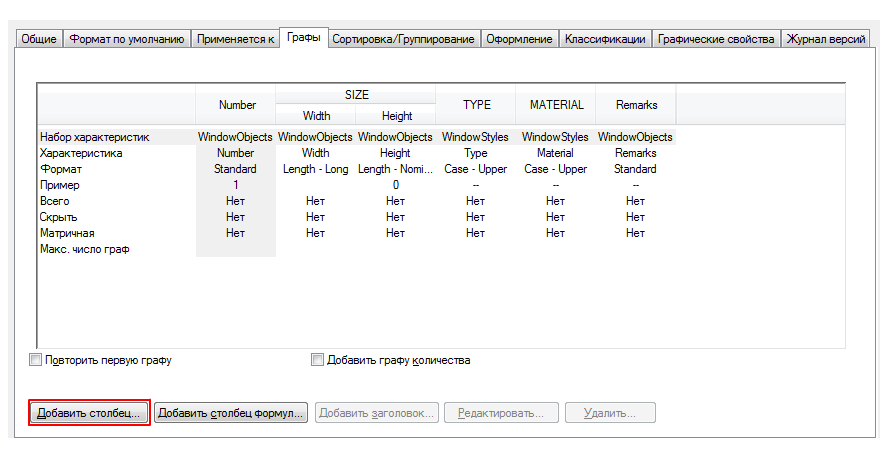

7. Перейдите на вкладку "Графы" "Добавить графу".

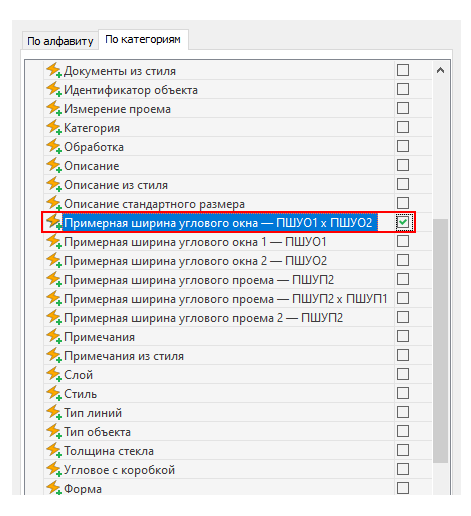

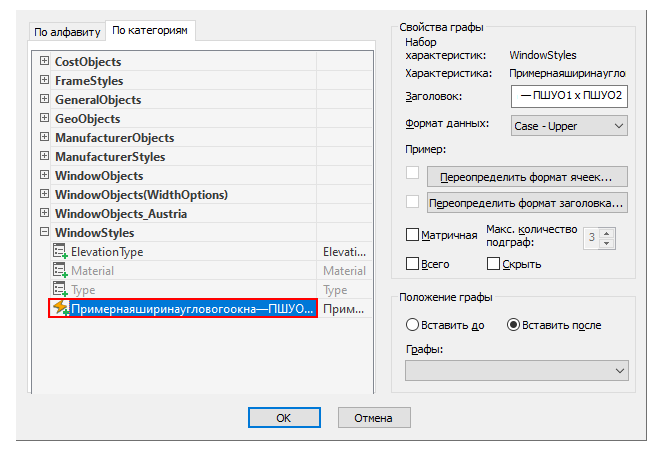

8. В диалоговом окне "Добавление графы" в области "Стили окон" выберите "Примерная ширина углового проема ПШУП1 х ПШУП2".

9. Нажмите кнопку ОК.
10. В Диспетчере стилей нажмите "Применить", а затем нажмите кнопку "ОК".
11. Выберите на вкладку "Аннотации" панель "Спецификации" "Марка окна".

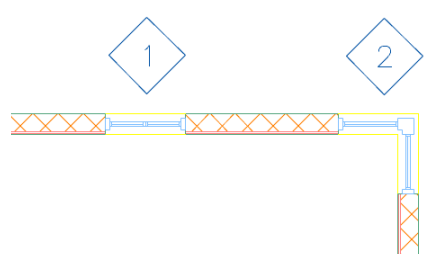

12. Выберите на чертеже окна, для которых необходимо создать марки.

13. Выберите на вкладку "Аннотации" панель "Спецификации" "Спецификация окон".
14. Выберите обычные и угловые окна на чертеже.
15. Нажмите клавишу ENTER.
16. Укажите верхний левый и верхний правый углы таблицы и нажмите клавишу Enter.

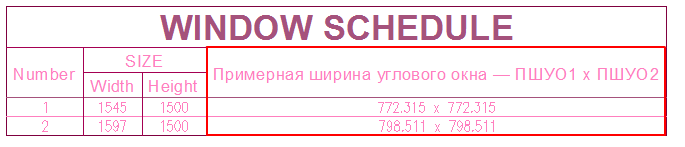

17. Обратите внимание, что в созданной спецификации отображается программная характеристика "Примерная ширина углового проема ПШУП1 х ПШУП2".
