Стили скатов крыш, подобно стилям стен, могут содержать несколько компонентов; поэтому многие соглашения одинаковы или подобны. В скатах крыш также могут использоваться стили кромок скатов крыш.
Стили скатов крыши
Соглашение по именованию:
В стили скатов крыш, как и в стили стен, входит несколько компонентов. Наименование должно указывать структуру крыши и размеры основных компонентов (мелкие компоненты, например, толь, могут упоминаться без приведения размеров). Первым упоминаемым компонентом должен быть основной несущий компонент. Последним компонентом должен быть компонент отделки (если имеется):
<Имя компонента>-<Размер в десятичных единицах> <Имя компонента>-<Размер в десятичных единицах>...
Примеры имен стилей скатов крыш:
| Определение стиля скатов крыш | Пример имени |
|---|---|
| Структура крыши: Стропила 2x8, толь, рубероидная плитка. | Стропила-7.25 + Плитка |
Наилучшие практические приемы при работе со стилями скатов крыш:
- Всем компонентам ската крыши должны быть назначены материалы.
- Базовая линия в описании ската крыши должна быть указана внизу основного несущего компонента.
- Компоненты ската крыши должны нумероваться сверху вниз, верхний компонент получает номер 1.
- Толщины компонентов должны всегда иметь положительные значения. Смещение по толщине от базовой линии всегда должно быть направлено к нижней кромке компонента.
- Рекомендуется проводить классификацию всех стилей скатов крыш для расширения возможностей управления экранными представлениями.
Стили кромок скатов крыш
Стили кромок скатов крыш весьма просты и могут состоять как максимум из двух компонентов: бордюрной рейки и карниза. В отличие от торцов стен, стили кромок скатов крыш применяются не к отдельным компонентам скатов крыш, а к скату крыши в целом.
Соглашения по именованию:
Стили кромок скатов крыш следует именовать в соответствии с теми условиями бордюрной рейки и карниза, которые они определяют:
<Необязательное указание номинального размера бордюрной рейки> <Необязательная бордюрная рейка> + <Необязательное указание размера карниза> <Необязательный карниз> - <Необязательное указание условия среза по умолчанию> - <Необязательное указание свеса кромки>
Примеры имен стилей кромок скатов крыш:
| Описание стиля кромок скатов крыш | Пример имени |
|---|---|
| Бордюрная рейка 1x4, без карниза, отвесный срез, без свеса. | Бордюрная рейка 1x4 - Отвесный |
| Бордюрная рейка 1x8, карниз 5/8", отвесный срез, свес 1’. | Бордюрная рейка 1x8 - Карниз 5-8 - Отвесный - Свес 12 |
| Стиль кромок со скошенной рейкой 4x4 (для составной рулонной крови). | Скос 4x4 |
Наилучшие практические приемы при работе со стилями кромок скатов крыш:
- При создании профилей кромок следует прочерчивать их для правой стороны крыши, если происходит создание по участкам.
- Можно установить флажок опции "Автонастройка по высоте кромки". Выбор этой опции приводит к подстройке бордюрной рейки к компоненту переменной толщины ската крыши при изменении толщины; при этом изменение размеров происходит пропорционально. Размеры бордюрной рейки будут изменяться как по вертикали, так и по горизонтали. К аналогичным результатам приводит выбор опции подстройки карниза по свесу.
Стили перекрытий
Соглашение по именованию:
В стили перекрытий, как и в стили стен, входит несколько компонентов. Наименование должно описывать структуру крыши и размеры основных компонентов (мелкие компоненты, например, пароизоляция, отделка пола линолеумом, могут упоминаться без приведения размеров). Первым упоминаемым компонентом должен быть основной несущий компонент. Последним компонентом должен быть компонент отделки (если имеется):
<Имя компонента>-<Размер в десятичных единицах> <Имя компонента>-<Размер в десятичных единицах>...
Пример имен стилей перекрытий:
| Описание стиля перекрытий | Пример имени |
|---|---|
| Структура перекрытия: бетон толщиной 6", покрытие пола керамической плиткой. | Бетон-6 + Плитка-Керамика |
Наилучшие практические приемы при работе со стилями перекрытий:
- Всем компонентам перекрытий должны быть назначены материалы.
- Базовая линия в описании перекрытия должна быть указана внизу основного несущего компонента.
- Компоненты перекрытия должны нумероваться сверху вниз, верхний компонент получает номер 1.
- Толщины компонентов должны всегда иметь положительные значения. Смещение по толщине от базовой линии всегда должно быть направлено к нижней кромке компонента.
- Рекомендуется проводить классификацию всех стилей перекрытий для расширения возможностей управления экранными представлениями.
Стили кромок перекрытий
Стили кромок перекрытий весьма просты и могут состоять максимум из двух компонентов, называемых "бордюрная рейка" и "карниз". Как и стили кромок скатов крыш, стили кромок перекрытий применяются не к отдельным компонентам перекрытий, а к перекрытию в целом.
Соглашения по именованию:
Стили кромок перекрытий следует именовать в соответствии с теми условиями бордюрной рейки и/или карниза, которые они определяют:
<Необязательное указание номинального размера бордюрной рейки> <Необязательная бордюрная рейка> + <Необязательное указание размера карниза> <Необязательный карниз> - <Необязательное указание условия среза по умолчанию> - <Необязательное указание свеса кромки>
Примеры имен стилей кромок перекрытий:
| Описание стиля кромок перекрытий | Пример имени |
|---|---|
| Бордюр 6". | Бордюр |
| Балка типоразмера 36" x 18" с кирпичной опорой. | Балка класса 36x18 + Кирпичная опора |
Наилучшие практические приемы при работе со стилями перекрытий:
- При создании профилей кромок следует прочерчивать их для правой стороны перекрытия, если происходит создание по участкам.
- Можно установить флажок опции "Автонастройка по высоте кромки". Выбор этой опции приводит к подстройке бордюрной рейки к компоненту переменной толщины в перекрытии при изменении толщины; при этом изменение размеров происходит пропорционально. Размеры бордюрной рейки будут изменяться как по вертикали, так и по горизонтали. К аналогичным результатам приводит выбор опции подстройки карниза по свесу.
Инструменты палитры, предназначенные для скатов крыш и перекрытий
Для применения стиля кромок перекрытий или кромок скатов крыш в момент их создания можно определить их как свойства по умолчанию инструмента палитры, наряду с другими свойствами:
- Можно установить выравнивание по верху, по низу или по базовой линии в зависимости от типа перекрытия и его предполагаемого назначения.
- Значение параметра "Вертикальное смещение" может быть установлено для предварительного задания уровня перекрытия.
- Можно определить стиль кромок, принимаемый по умолчанию. Внимание: Для установки стиля кромок по умолчанию вначале требуется задать библиотечный чертеж, в котором существует стиль кромок, а после этого указать тот стиль кромок, который будет использоваться. Даже если стиль кромок уже существует в текущем чертеже, он не будет использоваться, пока не определено положение стиля.

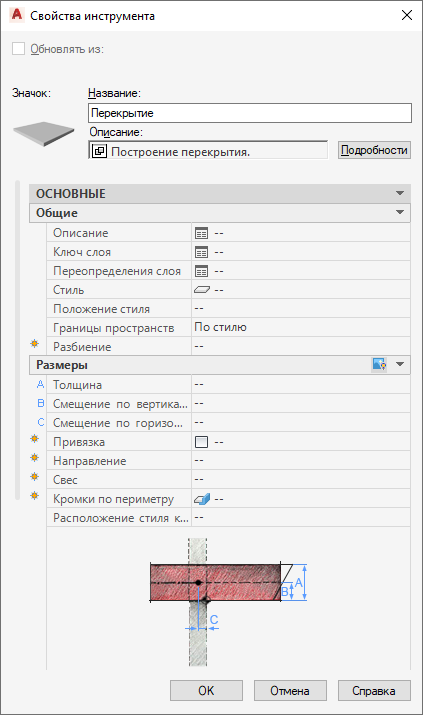

Свойства инструмента перекрытия с установленным по умолчанию стилем кромок перекрытий.
