Эта процедура используется для добавления к стилю окон горбыльков "Прерия, 9 стекол".
Горбыльки добавляются путем редактирования графических свойств стиля окон для такого экранного представления, как "Модель" или "Фасад", в котором требуется отобразить горбыльки. Можно добавить горбыльки для индивидуального отображения представлений. Также можно добавить горбыльки к одному экранному представлению и автоматически применить горбыльки ко всем экранным представлениям данного стиля окон. Блок горбыльков добавляется к стилю окон в экранных свойствах. Каждый блок горбыльков становится экранным компонентом стиля окон.
Можно использовать образец "Прерия, 9 стекол" для всех профилей и типов окон, кроме "Проходного".
Назначение горбыльков с узором "Прерия, 9 стекол"
- Выберите
.
- Разверните узлы "Архитектура" и "Стили окон".
- Выберите стиль, который требуется отредактировать.
- Перейдите на вкладку "Графические свойства".
- Выберите экранное представление, в которое нужно внести изменения, и нажмите "Переопределение стиля".
- При необходимости нажмите
. - Выберите вкладку "Горбыльки".
- Нажмите "Добавить".
- Введите имя блока горбыльков.
- Если в стиле окна содержится переплет с разным узором, укажите, нужно ли применить горбыльки к верхним, всем или же к одному компоненту переплета в окне.
Если требуется связать горбыльки... то... только с верхней частью переплета, в разделе "Оконное стекло" укажите "Сверху". Опция "Сверху" воздействует также на переплет с одинаковым узором. со всем переплетом, в разделе "Оконное стекло" выберите "Прочие", а затем укажите "Все". с отдельным компонентом переплета, в разделе "Оконное стекло" выберите "Прочие". Выберите "Один" и задайте порядковый номер для переплета окна. Нумерация в переплете производится против часовой стрелки, начиная с нижнего левого угла.

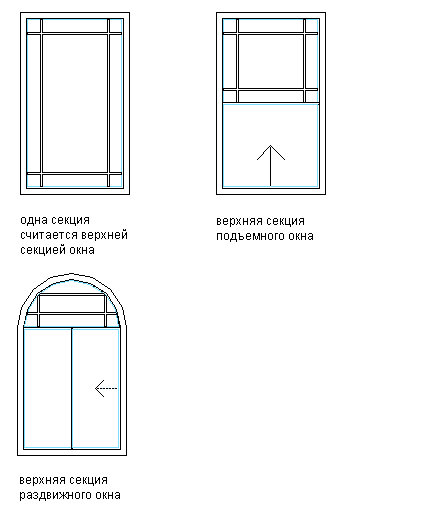

Задание горбыльков "Прерия, 9 стекол" для верхней части переплета

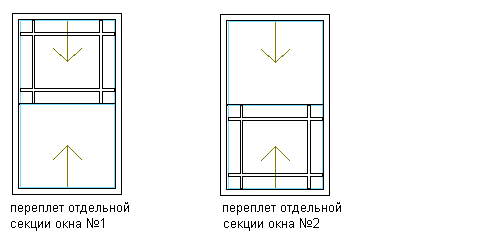

Задание горбыльков "Прерия, 9 стекол" для отдельного компонента переплета
- Введите значение ширины всех горбыльков.
- Введите значение глубины всех горбыльков.
- Отредактируйте пересечения горбыльков.
Если требуется... то... преобразовать пересечения горбыльков в углы, в поле "Горбыльки" укажите "Удалить соединения". преобразовать все горбыльки в единый корпусной элемент без соединений, под заголовком "Горбыльки" укажите "Преобразовать в корпусной элемент".

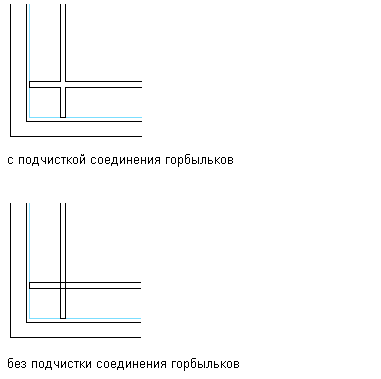

Назначение удаления соединений у горбыльков "Прерия, 9 стекол"
- В разделе "Стекла" для поля "Образец" выберите "Прерия, 9 стекол".
- Введите значение "Смещение кромки по X", чтобы определить горизонтальное расстояние горбыльков от краев поля оконного стекла.
- Введите значение "Смещение кромки по Y", чтобы определить вертикальное расстояние горбыльков от краев поля оконного стекла.

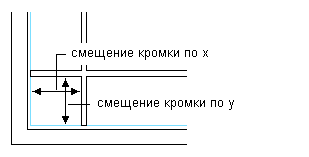

Задание смещений кромок образца "Прерия, 9 стекол" по осям Х и Y
- Нажмите "ОК".
- Добавьте дополнительные горбыльки.
Если требуется добавить горбыльки к... то... другому переплету окна в стиле окон, повторите описанную процедуру, начиная с пункта 8. другому экранному представлению, нажмите "ОК" и повторите эту процедуру с пункта 5. всем экранным представлениям выбранного стиля окон, выберите опцию "Применять автоматически для других экранных представлений и переопределений объектов". - Три раза нажмите "ОК".
После добавления блока горбыльков к стилю окон можно назначить материал, например дерево, и определить для горбыльков такие графические свойства, как цвет и тип линий.
