Связь детали Inventor путем вставки нового компонента из обозревателя каталогов

Свяжите несвязанную деталь Inventor в дереве компонентов с компонентом Инструментарий AutoCAD Electrical, вставленным из обозревателя каталогов в чертеже.

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти

2. В Диспетчере проектов щелкните вкладку "Местоположение".

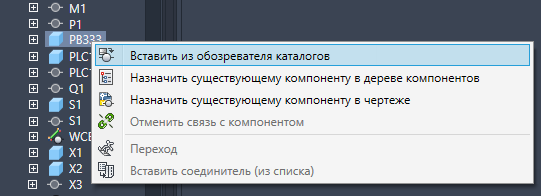

3. На вкладке "Местоположение" щелкните правой кнопкой мыши несвязанную деталь Inventor и выберите "Вставить из обозревателя каталогов" .



4. Выберите категорию для компонента, который нужно вставить.

5. Введите критерий поиска и нажмите кнопку .
6. Выполните одну из следующих операций:
   • Выберите один из графических образов, связанных со значением по каталогу.

   • Щелкните, чтобы открыть графическое меню , в котором можно выбрать графический образ для вставки. Графический образ будет автоматически связываться со значением каталога для последующих вставок.
7. Укажите точку вставки на чертеже.
8. В диалоговом окне вставки/редактирования компонента аннотируйте компонент. В детали Inventor можно просмотреть некоторые уже заполненные данные.
9. Нажмите кнопку "ОК".
