Объекты аннотаций содержат размеры, примечания, другие поясняющие обозначения или объекты других типов, обычно используемые для добавления информации к чертежу.
Объекты аннотаций содержат информацию об элементе, например длине стены, диаметре крепежной детали или выносном элементе узла. Как правило, объекты аннотаций масштабируются иначе, чем виды чертежа, и масштаб зависит от того, как они должны выглядеть при печати.

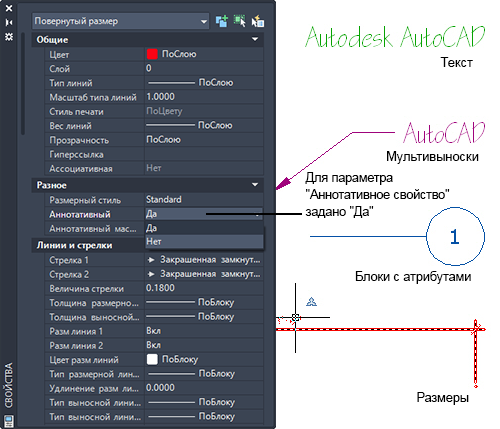

Способ масштабирования объекта аннотации можно выбрать, указав, что объект является аннотативным или неаннотативным.
- Неаннотативные объекты требуют фиксированного размера или масштаба, который рассчитывается в зависимости от масштаба, используемого при печати чертежа.
- Аннотативные объекты автоматически корректируются, чтобы они отображались одинаково в одном и том же размере или масштабе, независимо от масштаба вида.
Ниже перечислены общие аннотации, которые можно создавать в чертеже.
| Аннотации | Объект чертежа |
|---|---|
|
Примечания и метки |
Однострочный текст многострочный текст |
|
Табличные данные |
Таблица |
|
Размеры и допуски форм и расположения |
Размеры Допуски формы и расположения |
|
Штриховка, градиенты и заливка |
Штриховка |
|
Размеры и обозначения с выносками |
Выноска Мультивыноска |
|
Блоки заголовков и атрибуты |
Блок Определение атрибута |
