Стиль сечения представляет собой именованный набор параметров, управляющих внешним видом линий и меток сечений, созданных с помощью команды AMSECTIONLINE. Они также определяют внешний вид сечений в документации модели.

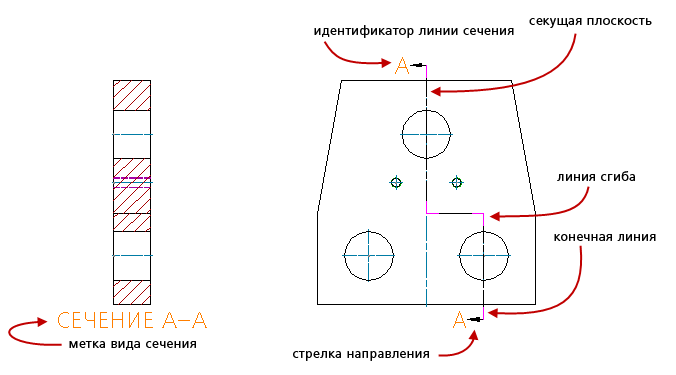

- Метки разрезов
- Идентификаторы линии сечения
- Линия, обозначающая секущую плоскость
- Сегменты линии, используемые для конечных участков и изгибов
- Стрелки направления
- Штриховка (только в документации модели)
Стили сечения также определяют значения по умолчанию для текстового содержимого меток сечений.

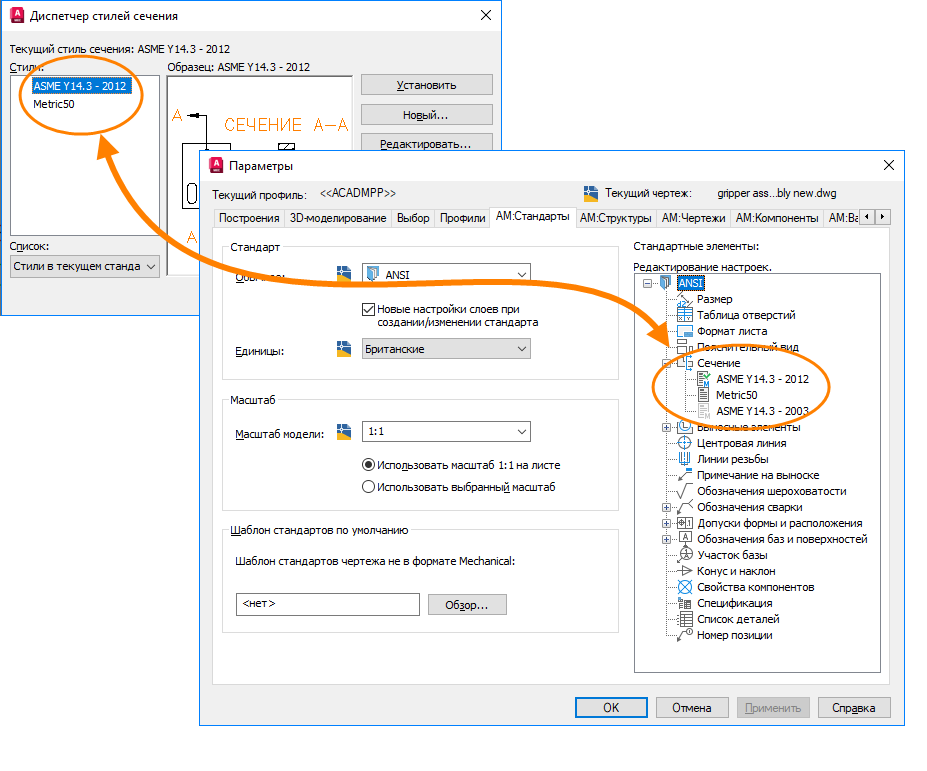

Параметры, определяющие представление объектов инструментарий AutoCAD Mechanical, сохраняются в именованный набор параметров, называемый стандартом оформления. Стили сечения сохраняются вместе со стандартом оформления и рассматриваются как редакции стандарта оформления.
Стили сечений AutoCAD обозначаются значком
. Стили сечений инструментарий AutoCAD Mechanical обозначаются значком
. Только стили сечений инструментарий AutoCAD Mechanical могут наследовать настройки текста и выносок из главных параметров стандарта оформления.
Если размер текста для меток линий сечения и видов сечений задан как «По ИмяТекущегоСтандартаОформления», автоматически используется высота текста на один размер больше, чем указано в главном параметре базовой высоты. Поэтому метки линий сечений и видов сечений становятся более крупными по сравнению с текстом размеров, примечаний и обозначений. При изменении основных параметров размер текста меток линий сечений и видов сечений обновляется автоматически.
Новые стили сечений, создаваемые с помощью Диспетчера стиля сечений, создаются как стили сечения AutoCAD. Но никогда не как стили сечения инструментарий AutoCAD Mechanical. В инструментарий AutoCAD Mechanical стили сечения являются частью стандарта оформления и создаются автоматически.
Линии сечений, созданные с помощью команды AMSECTIONLINE, и сечения в документации модели всегда повторяют настройки текущего стиля сечения, заданные в стандарте оформления. Таким образом, и команда AMSECTIONLINE, и виды сечений в документации модели следуют одним и тем же требованиям стандарта оформления.
Поддерживаемые стандарты оформления
- ANSI/ASME Y14.3 — 2012
- ANSI/ASME Y14.3 — 2003
- BS ISO 128-40:2001
- BS 308 — 2000
- CSN ISO 128-40 — 2002
- CSN 01 3121 — 1989
- DIN ISO 128-40:2002-05 (1983)
- GB/T 17452 — 1998
- GB/T 14690 — 1982
- ГОСТ 2.305-68
- ISO 128-40:2001(E)
- ISO 128:1982
- JIS B 0001:2000
