Обозначения конуса и уклона (Инструментарий AutoCAD Mechanical)

Обозначения конуса и уклона отображают величину конуса и уклона в виде отношения, значения в процентах или кода, такого как азбука Морзе.

Обозначение показывает величины конуса, а обозначение  — величины уклона.

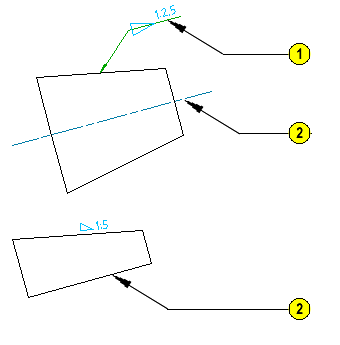

Обозначение Условные обозначения
  1. Контрольная линия
  2. Базовая линия

инструментарий AutoCAD Mechanical определяет, является ли объект, на который наносится аннотация, конусом или уклоном, и автоматически вычисляет величину конуса/уклона. Для использования этой функции инструментарий AutoCAD Mechanical следует указать базовую линию и присоединить обозначение к объекту — уклону/конусу, когда инструментарий AutoCAD Mechanical отобразит соответствующий запрос. Если не указать базовую линию, инструментарий AutoCAD Mechanical предполагает, что уклон будет задан вручную.

После указания объекта — конуса/уклона, к которому будет присоединено обозначение в области рисования, отображается образец этого обозначения. Ориентация обозначения изменяется автоматически при перемещении перекрестья. Обозначение можно разместить с выноской (типовой вариант для обозначения конуса) или без выноски вдоль уклона (типовой вариант для обозначения уклона).

Если в ответ на запрос инструментарий AutoCAD Mechanical выбрана допустимая базовая линия, инструментарий AutoCAD Mechanical автоматически выравнивает контрольную линию обозначений конусов по базовой линии так, что все линии являются параллельными. Если базовая линия не указана, можно вручную выровнять контрольную линию и выбрать соответствующее обозначение в списке, а затем разместить обозначение в области рисования.

инструментарий AutoCAD Mechanical позволяет выбирать специальные символы в раскрывающемся списке (например, символ градусов) и вставлять их в размерный текст. Можно отобразить размерный текст в виде теоретически точного значения, но это не обязательно.

Автоматическое вычисление значений уклона возможно только при создании обозначения. По умолчанию инструментарий AutoCAD Mechanical отображает вычисленное значение, но его можно перезаписать. Даже если вычисленное значение будет перезаписано, его всегда можно выбрать в раскрывающемся списке. Данная функция позволяет при необходимости восстановить вычисленное значение. При редактировании обозначения, уже размещенного в области рисования, этот раскрывающийся список не активен.

В инструментарий AutoCAD Mechanical значения обозначений конуса и уклона вычисляются автоматически и динамически во время создания или редактирования обозначения конуса и уклона. Вычисление конуса и уклона всегда выполняется после выбора базовой линии для вычисления. При создании или редактировании обозначения можно отказаться от вычисленных обозначений или отредактировать вычисленное значение вручную. Рядом со значением конуса и уклона отображается текст <Исходное>.

Поддерживаемые стандарты оформления
