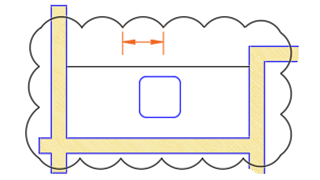

Пометочные облака теперь содержат одно значение для приблизительных длин хорд дуг (расстояния между конечными точками каждого сегмента дуги).
При первом создании пометочного облака в чертеже размер дуг определяется на основании процентного значения длины диагонали текущего вида. Благодаря этому размер пометочного облака будет приемлемым.
На палитре свойств, в контекстном меню или с помощью новой команды СВОЙСТВАОБЛАКА можно изменить длину хорды дуги выбранного объекта пометочного облака.
С помощью системной переменной REVCLOUDARCVARIANCE можно управлять признаком вариативности или общего единообразия длин хорд дуг. При выключении этой системной переменной восстанавливается предыдущий режим создания пометочных облаков, а при включении результат становится похож на рисование от руки.
Теперь после выбора объекта пометочного облака в качестве типа объекта на палитре свойств отображается пометочное облако вместо полилинии. Пометочные облака по-прежнему по сути являются полилиниями, но теперь они включают дополнительное свойство дуги и возможность переключения между стилями ручек (системная переменная REVCLOUDGRIPS).
Новые команды
СВОЙСТВАОБЛАКА — управление приблизительной длиной хорды для дуг в выбранном пометочном облаке.
Измененные команды
ОБЛАКО — создание или изменение пометочного облака.
Новые системные переменные
REVCLOUDARCVARIANCE — управление созданием дуг пометочного облака: с разными или чаще всего одинаковыми длинами хорд.
