Разделение областей коридора

Разделение области коридора на несколько областей может потребоваться для назначения некоторым областям коридора разных конструкций.

  1. На чертеже щелчком выберите коридор.
  2. Выберите вкладку "Коридор"панель "Изменить область"элемент "Разбить область" найти.
  3. Щелкните на области, которую требуется разделить.

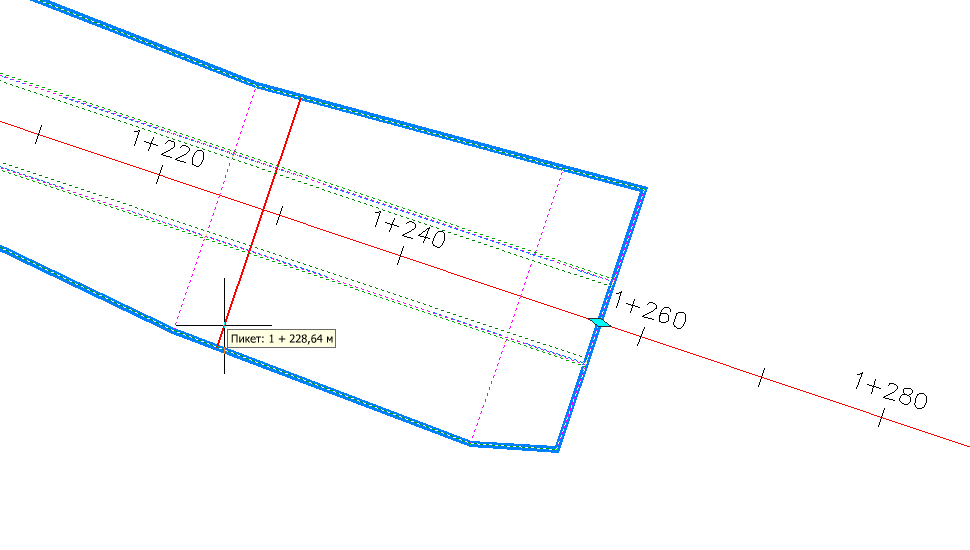

  4. Увеличьте изображение и щелкните на пикете (или введите значение пикета), по которому требуется разделить область.
  5. Выполните одно из следующих действий:
    • Нажмите Enter для завершения команды; область будет разделена на две области.
    • Можно продолжить разделять области, выбрав другую область и другое место разделения. Закончив выбирать области и места разделения, нажмите Enter.
  6. Нажмите клавишу ENTER для завершения команды.
Прим.: Разделять области можно также с помощью вкладки "Параметры" диалогового окна "Свойства коридора". В таблице на вкладке щелкните на области коридора правой кнопкой мыши и выберите "Разбить область". На чертеже укажите точку или точки на линии, параллельной трассе, для разделения выбранной области. Щелкните правой кнопкой мыши для завершения выбора точки или точек разделения, затем нажмите "ОК" для разделения области.
