Создание пересечения "Линия/линия"

Можно найти точку пересечения двух линий, проведенных из существующих точек. После обнаружения пересечения можно сохранить его, задав идентификатор новой точки.

Создание пересечения линий в окне команд модуля "Геодезия"

  1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
  2. Выберите меню "Перекрестки" "Линия/линия".
  3. Введите идентификатор начальной точки для первой линии.
  4. Введите идентификатор второй точки для определения первой линии.
  5. Введите смещение.
  6. Введите идентификатор начальной точки для второй линии.
  7. Введите идентификатор второй точки для определения второй линии.
  8. Введите смещение.

Создание пересечения линий с помощью языка команд модуля "Геодезия"

  1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
  2. В строке "Команда" введите:

    LNLN [точка 1] [точка 2] [смещение 1] [точка 3] [точка 4] [смещение 2]

Пример командной строки

NE 1 100 100

NE 2 200 200

NE 3 175 200

NE 4 100 200

LNLN 1 2 100 3 4 -100

! INTERSECTION # 1 NORTH:158.578644 EAST:300.000000

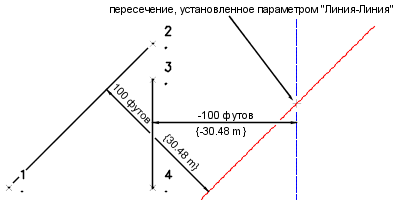

Определяется пересечение между линией, проведенной через точки 1 и 2 со смещением 100 футов вправо и линией, проведенной через точки 3 и 4 со смещением 100 футов влево.

Синтаксис команды

LNLN [точка 1] [точка 2] [смещение 1] [точка 3] [точка 4] [смещение 2]

Параметр Описание
точка 1, точка 2 Идентификаторы точек, определяющих положение и направление вектора 1. Точка 1 -- конечная точка, а точка 2 -- начальная точка. Данные точки могут быть любыми, в том числе точками фигуры.
смещение 1, смещение 2 Смещения от линий. Результат действия этих параметров -- перемещение векторов на Х футов или метров влево или вправо. Смещение вправо имеет положительное значение, а смещение влево -- отрицательное значение. Если смещение не требуется, оно задается равным нулю.
точка 3, точка 4 Идентификаторы точек, определяющих положение и направление вектора 2. Точка 3 -- конечная точка, а точка 4 -- начальная точка. Данные точки могут быть любыми, в том числе точками фигуры.
