Вкладка "Критерии" (диалоговое окно "Критерии профилирования")

Эта вкладка используется для создания определений новых критериев профилирования.

Прим.: Параметры, отображаемые в группах "Метод профилирования" и "Проекция", изменяются в зависимости от значений параметров "Цель" и "Проекция". Например, если в качестве цели выбрать "Отметку", то в качестве параметра "Цель" отображается параметр "Отметка". Вы можете ввести значение отметки.

Если критерии используются на данный момент в одном или нескольких профилированиях, нельзя редактировать значения параметров Цель или Проекция.

Метод профилирования

Цель

Здесь указывается тип цели, выбираемой для профилирования. Выберите один из следующих параметров:

  • "Поверхность": указывает на то, что линии проекции профилирования продолжаются от проекции объекта до совпадения с поверхностью. В ходе создания уровня грунта, который использует эти критерии, будет выведен запрос о выборе целевой поверхности.

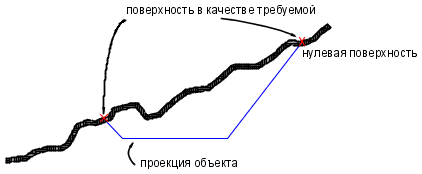

    Поверхность в качестве цели профилирования (на виде сечения)

  • "Отметка": указывает на то, что линии проекции профилирования продолжаются от проекции объекта до достижения указанной отметки. Введите положительное или отрицательное число в поле "Отметка".

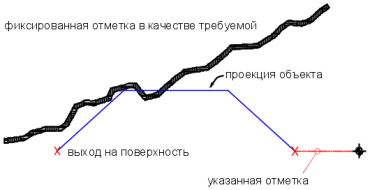

    Отметка в качестве цели профилирования (на виде сечения)

  • "Относительная отметка": указывает на то, что линии проекции профилирования продолжаются от проекции объекта до достижения отметки (по глубине или высоте) относительно проекции объекта. Введите положительное или отрицательное число в поле "Относительная отметка".

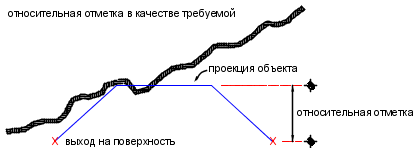

    Относительная отметка в качестве цели профилирования (на виде сечения)

  • "Расстояние": указывает на то, что линии проекции профилирования продолжаются от проекции объекта до достижения указанного расстояния по горизонтали. Введите положительное число в поле "Расстояние".

    Расстояние в качестве цели профилирования (на виде сечения)

Проекция

Здесь указывается тип проекции. Варианты выбора могут меняться в зависимости от выбранного типа цели.

  • "Откос выемки/насыпи": объект профилирования создается путем проецирования заданного откоса в направлении цели, которая может находиться как выше, так и ниже проекции объекта (например, цели в виде поверхности или отметки). Откос всегда имеет положительное значение, поскольку тип откоса определяет прохождение его вверх или вниз от проекции объекта. Откос может быть отформатирован в виде величины откоса (отношения "длина:высота" или "высота:длина") или в формате уклона (в процентах или в виде десятичной дроби). Параметр, сопутствующий поверхности в качестве цели: можно найти "Порядок поиска".
  • "Откос выемки": объект профилирования создается путем проецирования заданного откоса по направлению вверх к цели. В качестве формата значений откоса может использоваться формат откоса (отношение "длина:высота" или "высота:длина") или формат уклона (в процентах или в виде десятичной дроби).
  • "Откос насыпи": объект профилирования создается путем проецирования заданного откоса по направлению вниз к цели. В качестве формата значений откоса может использоваться формат откоса (отношение "длина : высота" или "высота : длина") или формат уклона (в процентах или в виде десятичной дроби).
  • "Расстояние": объект профилирования создается с помощью линий проекции, продолженных на определенное расстояние по горизонтали от проекции объекта.
  • "Откос": объект профилирования создается путем продолжения линий проекции до заданной (абсолютной) отметки с использованием заданного значения откоса. Введите положительное или отрицательное значение. В качестве формата значений откоса может использоваться формат откоса (отношение "длина : высота" или "высота : длина") или формат уклона (в процентах или в виде десятичной дроби).
  • "Отметка": объект профилирования создается путем продолжения линий проекции до заданной (абсолютной) отметки.
  • "Относительная отметка": объект профилирования создается путем продолжения линий проекции до отметки, значение которой измерено относительно отметки проекции объекта.
"Порядок поиска"

Указывает на необходимость поиска сначала откоса выемки или откоса насыпи в случаях, когда требуются откосы обоих видов. Например, если целевая поверхность имеет крутой уклон, то возможно пересечение поверхности как откосом выемки, так и откосом насыпи.

  • "Начало выемки": объект профилирования создается в результате попытки создания уклона вверх от проекции объекта. Если решение не найдено, выполняется профилирование вниз.
  • "Начало насыпи": объект профилирования создается в результате попытки создания уклона вниз от проекции объекта. Если решение не найдено, выполняется профилирование вверх.

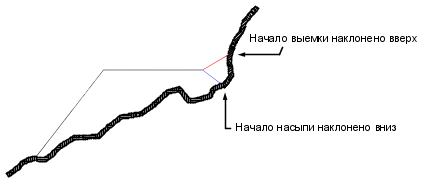

На основе параметров "Начало выемки" и "Начало насыпи" получаются различающиеся результаты (на виде сечения).

Прим.: С технической точки зрения в обеих указанных ситуациях выполняется "насыпка". Однако в Autodesk Civil 3D направление откоса вверх воспринимается в качестве выемки, а направление откоса вниз — в качестве насыпи.

Проекция (Откос выемки/Откос насыпи/Расстояние/ Отметка/ Относительная отметка)

Прим.: Значения, доступные для типа "Проекция", изменяются в зависимости от типа, заданного параметром "Цель" .
Формат

Указывается вид представления откоса. Выберите из списка либо "Откос", либо "Уклон". В дальнейшем изменение формата можно выполнить в диалоговом окне "Параметры уровня грунта".

Расстояние

Указывается фиксированное расстояние от проекции объекта для проекции. Введите значение или нажмите кнопку мыши на , чтобы выбрать расстояние в области чертежа.

Откос

Указывается значение откоса. Введите положительное значение в формате "длина : высота" или "высота : длина".

Уклон

Указывается значение уклона. Введите положительное значение в процентах в виде десятичной дроби.

Разрешение конфликтов

Наложение внутреннего угла

Указывается способ подчистки проекций внутреннего угла, когда угол на проекции объекта имеет различные отметки. Данная ситуация приводит к двум различным отметкам точки выхода на рельеф. Можно выбрать усреднение откосов для сведения в одну и ту же точку либо увеличение или уменьшение одного из откосов.

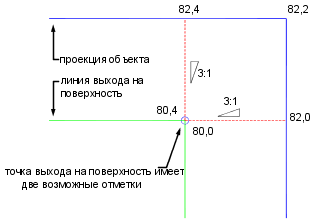

Конфликт отметок угла (вид в плане)

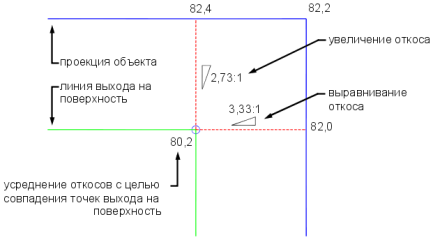

  • "Использовать усредненный откос": откосы усредняются с целью сведения выхода на рельеф в одну точку.

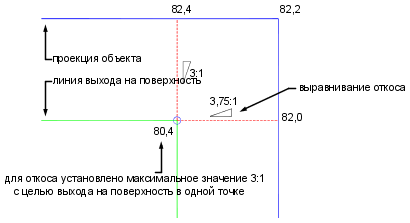

  • "Сохранить откос максимальным": указанный уклон или откос сохраняется как максимальный и выравнивается откос, линия проекции которого проходит с одной стороны от проекции объекта.

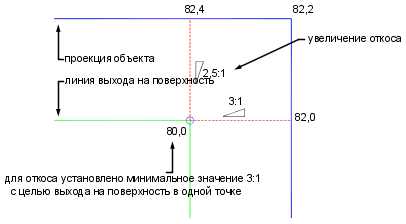

  • "Сохранить откос минимальным": указанный уклон или откос сохраняется как минимальный и увеличивается откос, линия проекции которого проходит с одной стороны от проекции объекта.
