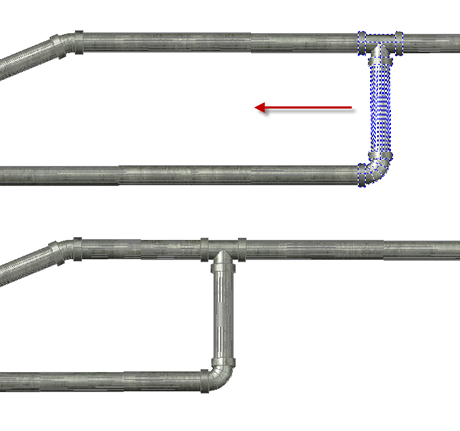

Отрегулировать положение деталей, отходящих от напорной трубы, можно с помощью их смещения вдоль трубы.
- Выберите напорную трубопроводную сеть. Откроется контекстная вкладка ленты Напорные трубопроводные сети.
- На панели Редактирование выберите Редактировать сеть
Инструменты компоновки плана
найти.
- Нажмите кнопку Сдвинуть элементы найти.
- Выберите соединенные элементы, которые требуется переместить. Нажмите клавишу ENTER.
- Выберите точку соединения для определения направления сдвига.
- Переместите элементы в новое местоположение. Элементы остаются соединенными и при необходимости растягиваются для сохранения соединения.
