Создание кривой на фигуре съемки с помощью точки радиуса

Создайте кривую, не являющуюся касательной, с помощью точки радиуса и конечной точки кривой.

  1. В окне "Область инструментов" на вкладке "Съемка" щелкните именованную сеть правой кнопкой мыши и выберите в контекстном меню пункт "Окно команд модуля "Геодезия".
  2. В строке "Команда" введите:

    XC PTS [радиус] [точка радиуса] [конечная точка]

Пример командной строки

NE 1 1000 1000

NE 2 1000 1200

NE 3 1084.8528 1284.8528

NE 6 985.8579 1298.9949

BEG ROADCL

PT 1

PT 2

XC PTS 100 6 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

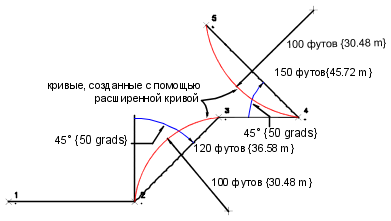

Далее показаны примеры двух кривых, не являющихся касательными:

Синтаксис команды

XC PTS [радиус] [точка радиуса] [конечная точка]

Параметр Описание
радиус Расстояние от центральной точки до кривой. Это значение необходимо вводить в текущих единицах расстояния базы данных съемки. Для построения кривой в направлении против часовой стрелки (влево) используется отрицательное значение радиуса.
точка радиуса Существующая точка, которая используется как точка радиуса дуги.
конечная точка Идентификатор конечной точки кривой.
