Импорт данных чертежа LandXML

Импорт данных чертежа LandXML

  1. Выберите вкладку "Вставка"панель "Импорт""LandXML" найти.
  2. В диалоговом окне Импорт LandXML нажмите «Обзор» и выберите файл LandXML (*.xml), который нужно импортировать. Выберите "Открыть".
  3. В диалоговом окне "Импорт LandXML" выберите площадки для трасс и участков.
  4. Выберите команду Редактировать параметры LandXML, чтобы открыть вкладку Импорт диалогового окна «Параметры LandXML».
  5. Укажите параметры импорта и нажмите «ОК» для возврата в диалоговое окно «Импорт LandXML».
  6. В дереве данных отображаются основные коллекции данных файла LandXML. Дерево данных используется для:
    • Переходить к коллекциям данных и просматривать их подкомпоненты.
    • Разворачивать коллекции. Чтобы отфильтровать типы данных, которые нужно импортировать в чертеж, установите или уберите соответствующие флажки. По умолчанию для импорта выбраны все компоненты данных.
    Прим.: Флажок может находиться в одном из трех состояний. Если в коллекции выбрана только часть объектов, то флажок отображается серым цветом. Если выбраны все элементы, устанавливается флажок. Если все элементы под коллекцией удалены, флажок коллекции снимается .
  7. Нажмите кнопку "OK", чтобы импортировать файл LandXML, или кнопку "Обзор", чтобы выбрать другой файл LandXML.

    После нажатия кнопки "OK" произойдет импорт данных в чертеж. Компоненты данных будут добавлены в соответствующие коллекции данных чертежа в дереве "Навигатор".

    Прим.: Некоторые данные об операции импорта могут быть включены в отчет в диалоговом окне вида «Средство просмотра событий».

Создание и применение определений наборов характеристик при импорте данных поверхности LandXML

Можно указать, есть ли необходимость создавать и применять определения набора характеристик при импорте данных поверхности из файла LandXML. Дополнительные сведения см. в разделе Вкладка «Импорт» (Диалоговое окно «Параметры LandXML»).

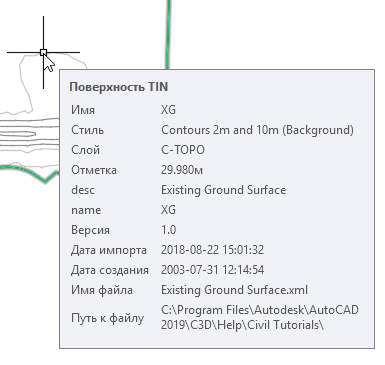

Эти данные набора характеристик можно просмотреть на палитре свойств AutoCAD и в подсказках.

  1. Настройте параметры импорта LandXML так, чтобы были созданы данные набора характеристик.
  2. Импортируйте файл LandXML, содержащий одну поверхность или несколько.
  3. Перейдите на вкладку Управление панель Данные набора характеристик Определить наборы характеристик найти.
  4. В диалоговом окне «Диспетчер стилей» разверните имя чертежа «Объекты документации» коллекция «Определения наборов свойств».

    Можно создать следующие определения наборов свойств в зависимости от параметров импорта и содержимого файла:

    • Импортируемый файл LandXML
    • Атрибуты LandXML [AeccDbFeatureLine]
    • Атрибуты LandXML [AeccDbSurfaceTin]
    • Атрибуты LandXML [AcDb3dPolyline]
    • Компоненты LandXML [AeccDbFeatureLine]
    • Компоненты LandXML [AeccDbSurfaceTin]
    • Компоненты LandXML [AcDb3dPolyline]
