Корректировка линии уклона профиля на протяжении уклона виража

Линия уклона профиля перемещается либо вверх, либо вниз для размещения виража, к которому применена ось вращения.

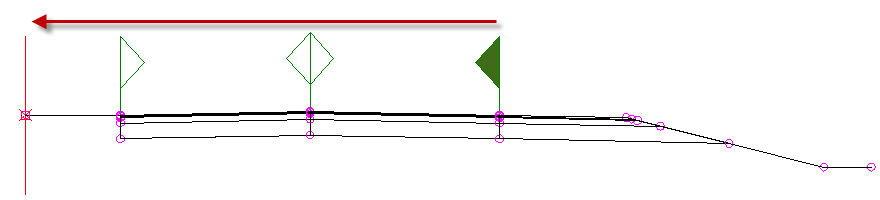

Для получения точного местоположения точек вращения виража необходимо создать конструкцию, содержащую элементы конструкции, внешние и наружные точки которых можно помечать как потенциальные точки вращения. Элемент конструкции LaneSuperelevationAOR поддерживает все оси вращения для точек вращения.

Скорректированное значение уклона профиля вычисляется с использованием элементов конструкции, расположенных между точкой вращения и базовой линией.

Элементы конструкции, используемые между точкой поворота и базовой линией, поднимают или опускают линии уклона профиля для расположения точки вращения. Все элементы конструкции должны поддерживать возможность вычисления оси вращения, сообщая разницу отметок во время расчета. При расчете разности отметок для всех поддерживаемых элементов конструкции складываются. Затем эта сумма используется для повышения или понижения линии уклона профиля с целью размещения точки вращения.

Если между точкой вращения и базовой линией обнаруживается элемент конструкции, не поддерживающий ось вращения, то отображается предупреждение. Во время расчета виража разность отметок точки вращения для неподдерживаемого элемента конструкции игнорируется при вычислении точки вращения. Отметка линии уклона профиля и точка вращения неверны.

Прим.: Элементы конструкции, поставляемые в комплекте Autodesk Civil 3D, обеспечивают различные уровни поддержки оси вращения виража. Элементы конструкций, в которых используется вираж, содержат выходной параметр "Ось вращения виража", который указывает, поддерживает ли элемент конструкции вычисление оси вращения. Более подробную информацию можно найти в справке по элементам конструкции.
