Создание пересечения съемки "Дуга/линия"

Можно вычислить пересечение(я) линии, определяемой двумя точками, и дуги, заданной точкой центра и радиусом.

Вычисление пересечения дуги и линии в окне команд модуля "Геодезия"

  1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
  2. Выберите меню "Перекрестки""Дуга/линия".
  3. Введите идентификатор точки центра дуги.
  4. Введите радиус дуги.
  5. Введите идентификатор начальной точки линии.
  6. Введите расстояние впереди или точку направления для линии.
  7. Введите смещение.
  8. Введите один из следующих вариантов:
    • С: Для выбора самого северного пересечения.
    • Ю: Для выбора самого южного пересечения.
    • В: Для выбора самого восточного пересечения.
    • З: Для выбора самого западного пересечения.
    • И: Для выбора ближайшего пересечения.
    • Д: Для выбора самого дальнего пересечения. 1: Для выбора пересечения 1.
    • 2: Для выбора пересечения 2.
    • Е: Для выбора всех пересечений.
    • Б: Для выбора пересечений с помощью устройства указания.

Вычисление пересечения дуги и линии с помощью языка команд модуля "Геодезия"

  1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
  2. В строке "Команда" введите:

    ARCLN [точка] [радиус] [точка 1] [точка 2] [смещение]

Пример командной строки

NE 1 100 100

NE 2 200 200

NE 3 250 100

ARCLN 3 200 1 2 -100

! INTERSECTION # 1 NORTH:387.066972 EAST:245.645615

! INTERSECTION # 2 NORTH:104.354385 EAST:-37.066972

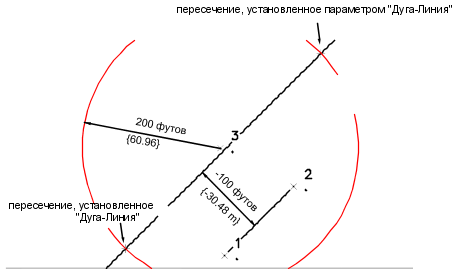

Определяются пересечения между дугой с радиусом 200 и центром в точке 3 и линией, проведенной через точки 1 и 2 с расстоянием смещения 100 влево.

Пересечение дуги и линии

Синтаксис команды

ARCLN [точка] [радиус] [точка 1] [точка 2] [смещение]

Параметр Описание
точка Номер точки, задающей центр (радиуса) дуги.
радиус Величина радиуса в футах или метрах. Величина радиуса — это длина линии от точки центра радиуса до дуги.
точка 1, точка 2 Существующие точки, которые задают положение и направление линии. Точка 1 -- начальная точка, а точка 2 -- конечная точка. Данные точки могут быть любыми, в том числе точками фигуры.
смещение Смещение от вектора. Результат действия данного параметра -- смещение линии на заданное количество футов (или метров) влево или вправо. Смещение вправо имеет положительное значение, а смещение влево -- отрицательное значение. Если смещение не требуется, оно задается равным нулю.
