Задание параметров экспорта в Industry Foundation Class (IFC)

1. Выберите ЭкспортIFC найти.

   Другой способ: в командной строке введите команду ifcexport.

2. В диалоговом окне «Экспорт в IFC» нажмите кнопку «Параметры».
3. В диалоговом окне «Параметры экспорта IFC» на вкладке «Заголовок» выберите версию схемы для использования и введите необходимую информацию.
   • Системы координат чертежа можно экспортировать с помощью схем версии 4 или 4x1. Если для чертежа назначена система координат, данные автоматически включаются в экспорт IFC. Если файл IFC импортируется, основному чертежу при его создании назначается система координат из импортированного файла IFC.
   • Трассы Autodesk Civil 3D и связанные с ними данные проектного профиля можно экспортировать с помощью схемы версии 4x1.
     Прим.: Для каждой трассы экспортируется один проектный профиль.
   • Имя активного чертежа отображается на вкладке «Заголовок» диалогового окна «Параметры экспорта IFC». Можно добавить сведения об экспортируемом файле чертежа, например, описание чертежа, имя автора и название компании, данные о правах и географическое местоположение. Эти сведения отображаются в заголовке файла IFC при его просмотре.
   • Остальные данные экспортируются с чертежом по умолчанию и включают в себя имя файла исходного чертежа, а также имя и версию приложения, в котором он был создан.
4. Перейдите на вкладку «Объекты» и выберите объекты, которые требуется включить в файл IFC.

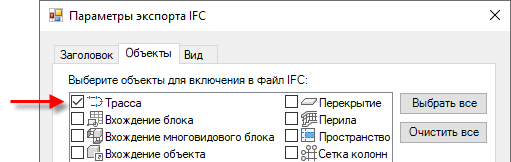

   • Для экспорта трасс Autodesk Civil 3D и связанных с ними данных профиля необходимо установить флажок «Трасса». Для каждой трассы экспортируется один проектный профиль.



     Важное замечание: Трассы Autodesk Civil 3D можно экспортировать с использованием схемы версии 4x1. Версию 4x1 необходимо выбрать, чтобы иметь возможность установки флажка «Трасса» на вкладке «Объекты» диалогового окна «Параметры экспорта IFC». Если флажок нельзя установить, перейдите на вкладку «Заголовок» и выберите версию IFC 4x1.
   • При экспорте тел, созданных на основе объектов Autodesk Civil 3D, убедитесь, что флажок Solid (3D) установлен.
5. Перейдите на вкладку «Просмотр».
6. Нажмите «Количество», чтобы экспортировать наборы характеристик количества (включая их имена и значения) как IfcQuantity.
7. Нажмите Space Boundary, чтобы экспортировать данные о границах пространства (включая геометрию контуров) в формат IFC.
8. В группе Space Boundary выберите один из следующих параметров:
   • Уровень 1: вычисление и определение внешней границы пространства.
   • Уровень 2: определение и вычисление внутренних границ пространства и внешних границ между двумя или более границами пространств.

   Правила определения необходимой границы пространства:

   • Пространство должно быть полностью замкнутым.
   • Поверхность должна всегда быть направлена наружу от пространства (в материал).
   • Граница пространства может создаваться только в ассоциативных пространствах.
9. Нажмите OK.
