Команда "Вставить точку с отметкой" используется для вставки точки с отметкой на характерную линию.
Задание местоположения, расстояния и интервалов для вставки нескольких точек. При вставке одной точки можно задать отметку.

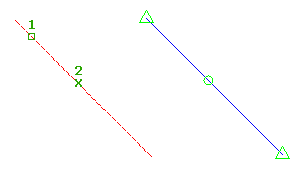

Вставка точки отметки характерной линии посредством выбора местоположения
-
Выберите
найти.
- Выберите характерную линию или другой объект.
- Нажатием левой кнопки мыши укажите позицию вдоль характерной линии, где нужно вставить точку отметки.
- Введите значение отметки. Либо введите Поверхность для определения отметки относительно поверхности. Если на чертеже имеется только одна поверхность, она выбирается автоматически.
- Выберите другую точку или укажите расстояние для вставки другой точки.
Вставка точки отметки характерной линии посредством задания расстояния
-
Выберите найти.
- Выберите характерную линию или другой объект.
- Введите Расстояние.
- Укажите существующую точку на характерной линии в качестве начальной точки расстояния. Если выбрана точка, отличная от начальной или конечной точки, необходимо дополнительно выбрать направление.
- Введите расстояние для определения местоположения точки отметки.
- Для определения отметки точки выполните одну из указанных ниже операций.
- Введите значение уклона.
- Введите Откос и укажите значение откоса.
- Введите Отметка и укажите значение отметки. Либо введите Поверхность для определения отметки относительно поверхности.
- Введите Разность и укажите разность отметок.
Вставка множества точек отметки с шагом приращения
-
Выберите найти.
- Выберите характерную линию или другой объект.
- Введите Шаг.
- Введите значение для определения длины шага. Точки размещаются вдоль характерной линии на равном расстоянии друг от друга с заданным шагом. Прим.: При использовании данного параметра пользователь не получает запросов на ввод отметок. Точкам автоматически назначается отметка места их расположения на характерной линии.
