Ручки вида возвышения наружного рельса позволяют выполнять графическое редактирование данных возвышения наружного рельса на трассе.
Ручки на виде возвышения наружного рельса позволяют графически редактировать данные возвышения наружного рельса.
Вид возвышения наружного рельса и табличный редактор для возвышения наружного рельса являются динамическими. Изменения, вносимые в одном из этих окон, отражаются в другом окне.
- Выберите на чертеже вид возвышения наружного рельса.
- Используйте ручки для редактирования применимого возвышения наружного рельса и критических пикетов:
. Перемещение вида возвышения наружного рельса.
. Корректировка горизонтального расположения критического пикета. Для добавления или удаления критического пикета наведите курсор на эту ручку.

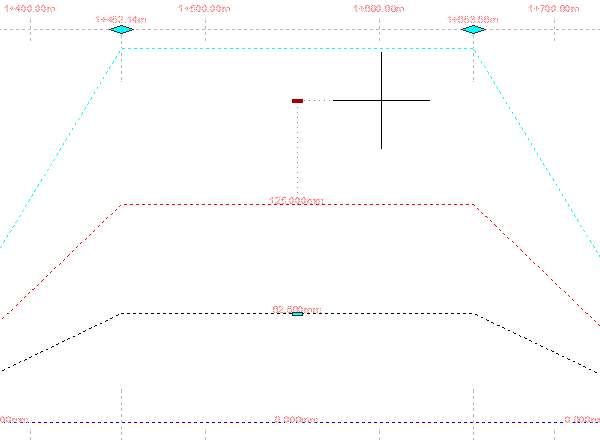

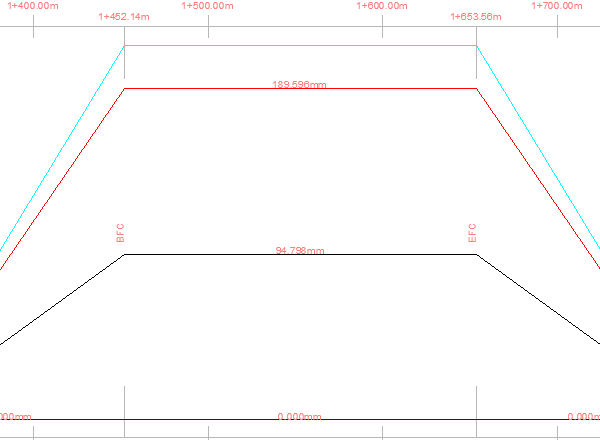

. Изменение значения возвышения наружного рельса применимого рельса. Изменения, внесенные с помощью этой ручки, автоматически влияют на другие линии таким образом, чтобы общее возвышение наружного рельса было распределено надлежащим образом. В следующем примере при перемещении ручки на правом рельсе (красная линия) осевая линия (черная линия) автоматически перемещается таким образом, чтобы ее отметка составляла половину общего применимого значения возвышения наружного рельса.
