Создание фигуры съемки по азимуту и расстоянию

Создайте новую вершину из существующей в фигуре вершины по азимуту и расстоянию. Для данной команды фигура должна иметь хотя бы одну вершину.

  1. Щелкните в области инструментов на вкладке "Съемка" правой кнопкой мыши именованную сеть выберите пункт "Окно команд модуля "Геодезия".
  2. В строке "Команда" введите:

    FIGURE AZ-DIST [азимут] [расстояние]

Пример командной строки

BEGIN 1_95

FIG NE 2000 2000

FIG ZD 50,5556 91,440

AZIMUTH: 50,5556 DISTANCE: 91,4400

NORTH: 2057,6291 EAST: 2070,9941

CRV DELTA 152.400 9.1440

CRV LENGTH -243.840 152.400

END

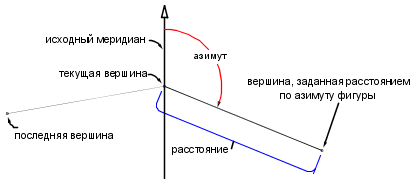

Далее приводится иллюстрация выполнения команды "Азимут и расстояние":

Синтаксис команды

FIGURE AZ-DIST [азимут] [расстояние]

Синоним команды

FIG ZD

Параметр Описание
азимут Азимут из текущей вершины, необходимый для новой вершины. Данное значение вводится в текущих единицах измерения углов базы данных съемки (ГМС, градах, десятичных градусах, милах или радианах).
расстояние Расстояние от текущей вершины фигуры до новой вершины. Это значение необходимо вводить в текущих единицах расстояния базы данных съемки.
