С помощью команды Задать уклон/откос вдоль характерных линий можно изменить значения уклона или откоса между вершинами двух или более пересекающихся характерных линий.
Чтобы характерные линии считались пересекающимися, на их пересечении должна присутствовать ТП или точка отметки. Перед использованием этой команды можно запустить функцию Вставить точки в местах пересечения для вставки ТП или точек отметки на пересекающиеся характерные линии в пределах одной площадки.
Прим.: Пересекающиеся характерные линии не обязательно должны находиться на одной площадке.
При выборе точек необходимо выделить точку соединения характерных линий. Выделение точки происходит, когда на нее наведен указатель и подсвечивается символ.
- Выберите вкладку Изменить
панель «Редактировать отметки»
Задать уклон/откос вдоль характерных линий
.
- Выберите одну из соединенных характерных линий.
- Щелчком выберите начальную точку сегмента, который необходимо отредактировать.
Прим.: Начальная точка не может представлять собой пересечение двух характерных линий.
- При необходимости задайте отметку начальной точки, введя значение отметки.

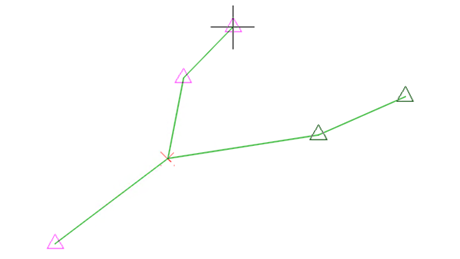

- Наведите указатель на каждую из точек пересекающихся характерных линий, которые требуется отредактировать.
При наведении указателя на каждую из точек символ подсвечивается.Прим.: Необходимо выделить все точки соединения характерных линий. При выборе точек каждая точка пересечения, в которой соединяются характерные линии, должна быть выделена. В противном случае не все требуемые сегменты будут выбраны. Например, если требуется выбрать конечную точку на третьей характерной линии, следует выделить не только первое пересечение, но и пересечение второй и третьей характерных линий.
- Щелчком мыши выберите конечную точку редактируемого сегмента.
- Чтобы задать уклон или откос между начальной и конечной точками, выполните одно из следующих действий.
- Введите значение уклона.
- Введите Откос и укажите значение откоса.
Советы по использованию команды Задать уклон/откос вдоль характерных линий
- При выборе точек каждая точка пересечения, в которой соединяются характерные линии, должна быть выделена. В противном случае не все требуемые сегменты будут выбраны.
- Если необходимо отменить выбор точки, поместите указатель точно над точкой.
- Невозможно отменить выбор первой точки.
- Если для выбора другой конечной точки в командной строке вводится параметр «Конечная точка», необходимо сначала повторно выбрать все остальные точки, кроме начальной, и лишь после этого указать новую конечную точку.
- Невозможно применить команду Задать уклон/откос вдоль характерных линий к нескольким характерным линиям, которые начинаются и заканчиваются в одной точке, образуя замкнутый контур.
