Работа с инструментом «Общая опорная точка»

Инструмент «Общая опорная точка» позволяет экспортировать файлы с общими координатами для использования в Autodesk Revit.

Экспорт общей опорной точки из Civil 3D

1. В Civil 3D на вкладке «Панель инструментов» откройте узел «Различные утилиты»  «Общая опорная точка»  «Экспорт общих опорных точек для Autodesk Revit».
2. Выберите исходную точку, а затем вторую точку на той же отметке. Обратите внимание, что эти точки также необходимо выбрать в Revit в том же порядке, что и в Civil 3D.

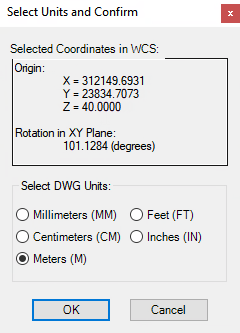

3. В диалоговом окне «Выбор единиц измерения и подтверждение» выберите единицы измерения для чертежа. Нажмите «ОК».

4. Укажите имя и папку для файла и нажмите кнопку «Сохранить».

   Сведения об использовании общих опорных точек в Revit см. в разделе Использование инструмента «Общая опорная точка» для координации между Civil 3D и Revit.
