Вставка и замена элементов конструкции

Элементы конструкции можно вставлять в чертеж из дерева навигатора, инструментальной палитры или Библиотеки компонентов.

Вставка файла элемента конструкции в чертеж из дерева навигатора

Создать объект «Элемент конструкции» можно путем его добавления в чертеж непосредственно из дерева навигатора, а не путем импорта в инструментальную палитру.

Прим.: Эта команда поддерживает только файлы PKT, созданные с помощью Subassembly Composer.
  1. Щелкните правой кнопкой мыши группу «Элементы конструкции» в дереве навигатора.
  2. Выберите «Импорт в чертеж».
  3. В диалоговом окне «Открыть» перейдите к папке с файлом PKT элемента конструкции, который нужно вставить.
  4. Выберите один или несколько элементов конструкции. Для выбора нескольких элементов конструкции можно использовать клавиши CTRL или SHIFT.
  5. Нажмите «Открыть».
  6. Выполните одно из следующих действий.
    • Если выбран один элемент конструкции, можно выбрать точку вставки на существующей конструкции в чертеже или ввести «Отсоединить» в командной строке для вставки элемента без связывания его с конструкцией. Кроме того, можно использовать параметры «Вставить» и «Заменить», описанные в разделах ниже.
    • Если выбрано несколько элементов конструкции, выберите для них точку вставки на чертеже. Все элементы конструкции вставляются как отсоединенные элементы конструкции (не связанные с конструкцией).

Вставка элемента конструкции из инструментальной палитры

Создание объекта-элемента конструкции заключается в его добавлении из инструментальной палитры на имеющийся чертеж. Выбрав элемент конструкции на инструментальной палитре, можно добавить его на базовую линию конструкции или к элементу конструкции, привязанному к конструкции. Элемент конструкции можно также просто добавить на имеющийся чертеж без привязки к конструкции. Такой элемент конструкции называется независимым.

Сведения о добавлении элементов конструкции на инструментальную палитру см. в разделе Добавление файлов PKT элемента конструкции в инструментальную палитру.

  1. Откройте окно Инструментальные палитры.

    Выберите вкладку «Главная»панель «Палитры»«Инструментальные палитры» найти.

  2. В окне «Инструментальные палитры» щелкните нужный элемент конструкции.
  3. Выполните одно из следующих действий.
    • Выберите точку вставки на существующей конструкции на чертеже.
    • Введите «Отсоединить» для вставки элемента конструкции без его связывания с конструкцией.
    • Введите «Вставить» для вставки элемента конструкции между существующими элементами конструкции. Дополнительные сведения см. в приведенных далее разделах.
    • Введите «Заменить» для замены существующего элемента конструкции на чертеже. Дополнительные сведения см. в приведенных далее разделах.

Имя элемента конструкции отображается в родительской конструкции в коллекции «Конструкции» в дереве навигатора.

Если впоследствии элемент конструкции будет перемещен из исходной точки вставки в конструкцию, его можно вернуть на прежнее место, нажав кнопку «Очистить смещение в конструкции» на панели «Изменить элемент конструкции» или введя команду SubassemblyClearOffset в командной строке.

Кнопка «Очистить смещение в конструкции» активна только для элемента конструкции, являющегося частью конструкции и перемещенного из исходной точки вставки.

Вставка элемента конструкции из Библиотеки компонентов

Данная процедура используется для вставки элемента конструкции из каталога инструментов в Библиотеке компонентов.

  1. Чтобы открыть Библиотеку компонентов, выберите вкладку «Вид» панель «Палитры» «Библиотека компонентов» .
  2. Откройте каталог, содержащий требуемый элемент конструкции.
  3. Наведите указатель на изображение элемента конструкции, чтобы отобразить параметры для вставки элемента в чертеж или его добавления на инструментальную палитру.
  4. Выберите параметр «Вставить в чертеж».
  5. Выполните одно из следующих действий.
    • Выберите точку вставки на существующей конструкции на чертеже.
    • Введите «Отсоединить» для вставки элемента конструкции без его связывания с конструкцией.
    • Введите «Вставить» для вставки элемента конструкции между существующими элементами конструкции. Дополнительные сведения см. в приведенных далее разделах.
    • Введите «Заменить» для замены существующего элемента конструкции на чертеже. Дополнительные сведения см. в приведенных далее разделах.

Вставка элемента конструкции между двумя существующими элементами

  1. Выберите элемент конструкции на инструментальной палитре из каталога инструментов с помощью Библиотеки компонентов или импортируйте элемент конструкции с помощью команды «Импорт в чертеж» из коллекции «Элементы конструкции» в дереве навигатора.
  2. При появлении запроса на выбор точки маркера в конструкции введите I.

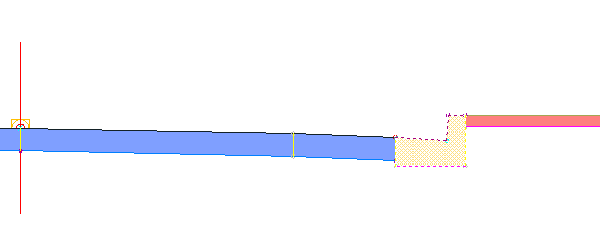

  3. Щелкните элемент конструкции для вставки нового элемента после него.
    Прим.: Кроме того, можно ввести B и щелкнуть элемент конструкции, перед которым требуется вставить новый элемент.

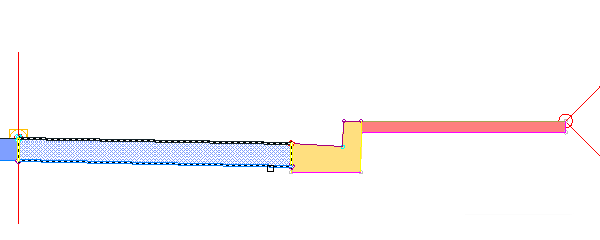

    Новый элемент конструкции будет вставлен, а элемент после него будет выделен и присоединен к внешней верхней точке привязки нового элемента.

  4. Выберите новую точку привязки для выделенного элемента конструкции или нажмите клавишу ENTER для принятия текущего местоположения.
  5. Нажмите клавишу Esc для завершения выполнения команды.

Замена существующего элемента конструкции новым

  1. Выберите элемент конструкции на инструментальной палитре из каталога инструментов с помощью Библиотеки компонентов или импортируйте элемент конструкции с помощью команды «Импорт в чертеж» из коллекции «Элементы конструкции» в дереве навигатора.
  2. При появлении запроса на выбор точки маркера в конструкции введите R.
  3. Щелкните подлежащий замене элемент конструкции.
  4. Если существующий элемент конструкции имеет сопоставленные цели, будет показано диалоговое окно задания. Выберите один из следующих вариантов.
    • Сохранить похожие цели: во всех коридорах, использующих конструкцию, будут сохранены применяемые цели. Возможность сохранения похожих целей поддерживается для всех типов целей.
      Прим.: Похожие цели определяются именем цели. Например, значение ширины или целевого объекта с именем «Ширина», которое используется имеющимся элементом конструкции, будет сохранено, если элемент конструкции для замены также имеет значение ширины или цели смещения с именем «Ширина».
    • Очистить похожие цели: во всех коридорах, использующих конструкцию, для похожих целей в новом элементе конструкции будет установлено значение <нет>.

    Новый элемент конструкции вставлен.

  5. Нажмите клавишу Esc для завершения выполнения команды.
