Создание видов сечений

Создание одного или нескольких видов для отображения сечений с использованием осей сечений, разрезающих горизонтальную трассу.

Виды сечения создаются из существующих осей сечений и сечений. Все виды сечения должны быть привязаны к трассе. Дополнительные сведения приведены в разделе "Оси сечений и сечения".

Вид сечения состоит из сетки, на которой в виде линий графика отображается одно или несколько сечений. Несколько видов сечения можно распечатать на листе заданного размера и конфигурации.

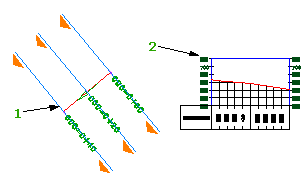

Оси сечения (1) необходимо создать до создания вида сечения (2). На видах сечения могут отображаться существующие сечения поверхности, сечения коридоров и труб.

Для большей информативности вида сечения выполните конфигурацию расположенных на нем областей данных и пояснений к сечениям.

Прим.: Перед использованием команды "Создать листы с сечениями" необходимо с помощью команды "Создать несколько видов сечений" сформировать виды сечений с качеством выходных чертежей.

Учебное упражнение. Создание видов сечения
