В данном разделе рассматриваются методы вращения для оси вращения, поддерживаемые в Autodesk Civil 3D.
Прим.: Расчеты оси вращения виража выполняются только в пикетах, находящихся в группе кривых для виражей. Она включает в себя все пикеты трассы, расположенные между критическими пикетами "Конец обычной обочины/Конец нормального поперечного уклона" и "Начало обычной обочины/Начало нормального поперечного уклона".
Каждый раздел содержит следующие иллюстрации:
- Ряд поперечных сечений, иллюстрирующих поведение компонентов в каждом критическом пикете. Значок
показывает точки вращения для каждой конфигурации. - Типовой вид виража для каждой конфигурации. Цветные и пунктирные линии на виде виража соответствуют точкам в поперечных сечениях.
Прим.: Если не указано иное, на всех диаграммах виражей отображается кривая с правой стороны.

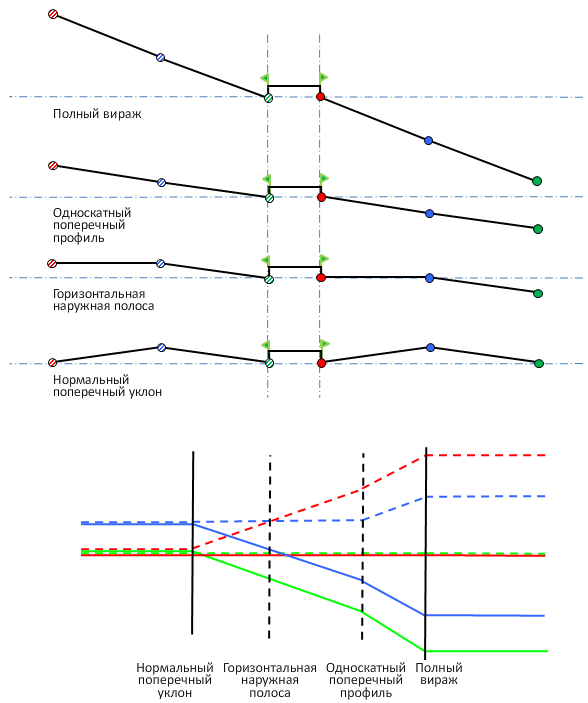

Пример диаграммы виража
