Создание вершины фигуры съемки по углу отклонения и расстоянию

Создание вершины фигуры по углу отклонения и расстоянию. Угол отклонения отсчитывается по часовой стрелке от текущего азимута. Для использования этой команды фигура должна иметь две или более вершин.

  1. Щелкните в области инструментов на вкладке "Съемка" правой кнопкой мыши именованную сеть выберите пункт "Окно команд модуля "Геодезия".
  2. В строке "Команда" введите:

    FIGURE DEFL-DIST [угол] [расстояние]

Пример командной строки

NE 20 1200 1200

NE 21 1400 1300

BEGIN STONE_ST

PT 20

PT 21

FIG DD -33.3333 91.440

RT -91.440

FIG ZD (AZ 21 20) 60.960

CLOSE

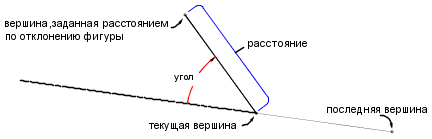

Далее показаны примеры команды "Фигура по расстоянию отклонения":

Синтаксис команды

FIGURE DEFL-DIST [угол] [расстояние]

Синоним команды

FIG DD

Параметр Описание
угол Угол отклонения, измеряемый до новой вершины. Данное значение вводится в текущих единицах измерения углов базы данных съемки (ГМС, градах, десятичных градусах, милах или радианах).
расстояние Расстояние от текущей вершины фигуры. Это значение необходимо вводить в текущих единицах расстояния базы данных съемки.
