Стандартные коды форм для элементов конструкции

Набор стандартных кодов определяет отображение и поведение компонентов фигур, используемых в элементах конструкции "Моделирование коридора" Autodesk Civil 3D.

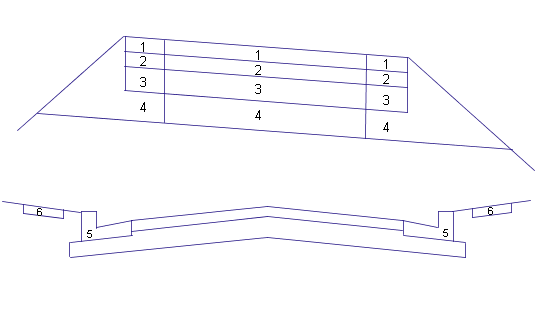

На приведенной ниже иллюстрации показано местоположение некоторых стандартных кодов форм на элементах конструкции, определяющих дорогу без разделительной полосы с бордюром и водосборным лотком.

Дорога без разделительной полосы с бордюром и водосборным лотком

В приведенной ниже таблице представлены имена и описания стандартных кодов форм, которые используются на иллюстрации примера конструкции.

Коды фигур

Код

Описание

1

Покрытие1

Замкнутая фигура между проектной поверхностью и поверхностью первого покрытия на замощенных участках.

2

Покрытие2

Замкнутая фигура между поверхностями первого и второго покрытия на замощенных участках.

3

Основание

Замкнутая фигура между поверхностью второго покрытия и базовой поверхностью на замощенных участках.

4

Дополнительный слой основания

Замкнутая фигура между поверхностью основания и поверхностью дополнительного слоя основания на замощенных участках.

5

Бордюр

Замкнутая область в бетонном бордюре или бордюре с водосборным лотком.

6

Тротуар

Замкнутая область в бетонном тротуаре.

Для просмотра всех текущих номеров, имен и кратких описаний звеньев в редакторе "Блокнот" откройте файл C:\ProgramData\Autodesk\C3D <версия>\rus\C3DStockSubassemblyScripts.codes.
