Сечения коридора

С помощью сечений коридора можно проанализировать конструкции, из которых состоит модель коридора, а также окружающие объекты Civil, например, поверхности и трубопроводные сети.

Оси сечения создаются вдоль коридора для трассы базовой линии. Сечения и виды сечений создаются для визуализации коридора и окружающих территорий заданной ширины захвата на любой стороне базовой линии. Сечения также можно использовать для вычисления объемов материалов коридора.

Если ось сечения пересекается с конструкциями, используемыми другой базовой линией, они могут быть включены в расчеты объемов, выполняемых в той же самой группе осей сечений.

Расположение оси сечения в коридоре

В зависимости от угла оси сечения по отношению к исходной базовой линии, отображение сечений коридора выполняется одним из двух способов.

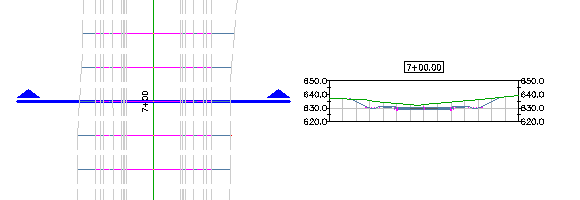

Перпендикулярно базовой линии коридора

Если ось сечения перпендикулярна к родительской базовой линии, сечение воспроизводит конструкцию коридора, вставленную в пикет, на котором ось сечения пересекается с базовой линией.

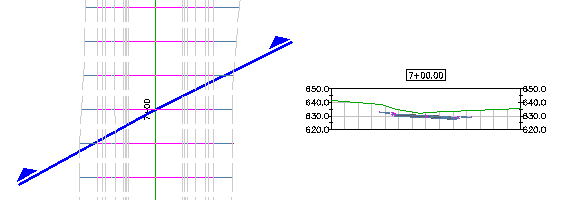

Под углом к базовой линии коридора

Если ось сечения не перпендикулярна родительской базовой линии, создается сечение модели коридора, создается тело элемента конструкции, который пересекает ось сечения, на разрезанном теле определяются элементы (такие как звенья, точки и фигуры), а затем выполняется сечение тела для создания представления сечения.

Прим.: Если ось сечения строится под неперпендикулярным углом, звенья, оканчивающиеся выходом на рельеф, на разрезе не отображаются. Для просмотра выхода на рельеф в сечении создайте поверхность верха для разрезаемого коридора, а затем выполните сечение поверхности верха коридора.

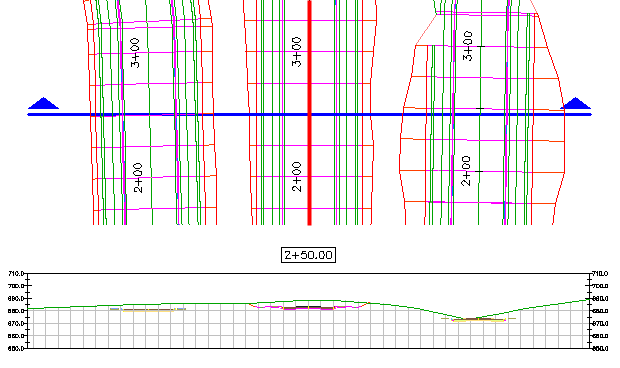

Пересечение нескольких базовых линий коридора

Сечение коридора может пересекать несколько базовых линий коридора. Сечение коридора, пересекающее несколько базовых линий, создается в два шага:

1. На родительской базовой линии (к которой прикрепляется линия сечения) воспроизводится конструкция коридора, вставленная в ближайшем пикете вдоль базовой линии.
2. На других элементах конструкции, пересекающих ось сечения, ось сечения пересекает все элементы конструкции, создает из элементов конструкции твердое тело, разрезает это твердое тело и создает поперечное сечение, а затем определяет элементы (например, звенья, точки и формы) на разрезанном твердом теле.
   Прим.: На пересеченных конструкциях, не прикрепленных к родительской базовой линии, звенья, оканчивающиеся выходом на рельеф, воспроизводятся, только если ось сечения перпендикулярна базовой линии конструкции. Для полного просмотра естественного освещения в сечении нескольких базовых линий создайте верхние поверхности для всех пересеченных коридоров, а затем создайте сечение для верхних поверхностей коридора.

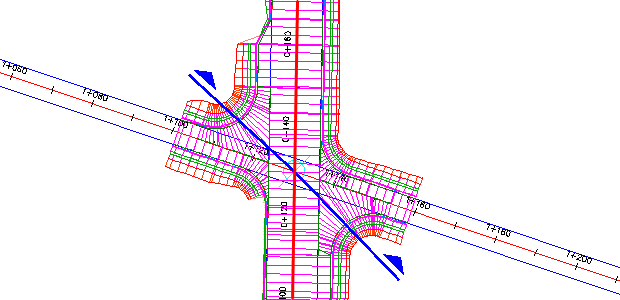

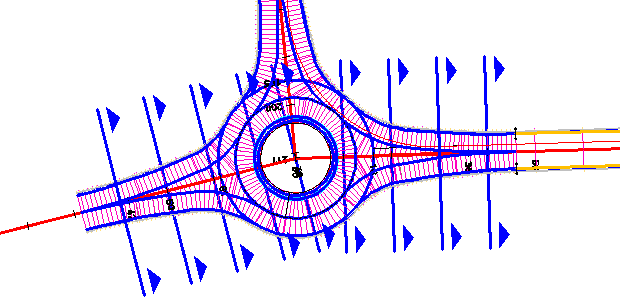

Можно создавать поперечные сечения сложных коридоров или нескольких коридоров, таких как перекрестки, круговые перекрестки, тупики, съезды и подъездные дороги. На следующих изображениях коридоры состоят из нескольких базовых линий. При использовании изображенных осей сечения могут пересекать любую базовую линию, которую пересекают оси сечения.

Формы коридоров используются при расчете объема материалов. При выполнении анализа количества материалов в расчете используются все формы коридора.

Смотреть видео: множественные базовые линии сечения 00:03:19 Со звуком Использование одного сечения для пересечения нескольких базовых линий или коридоров.
